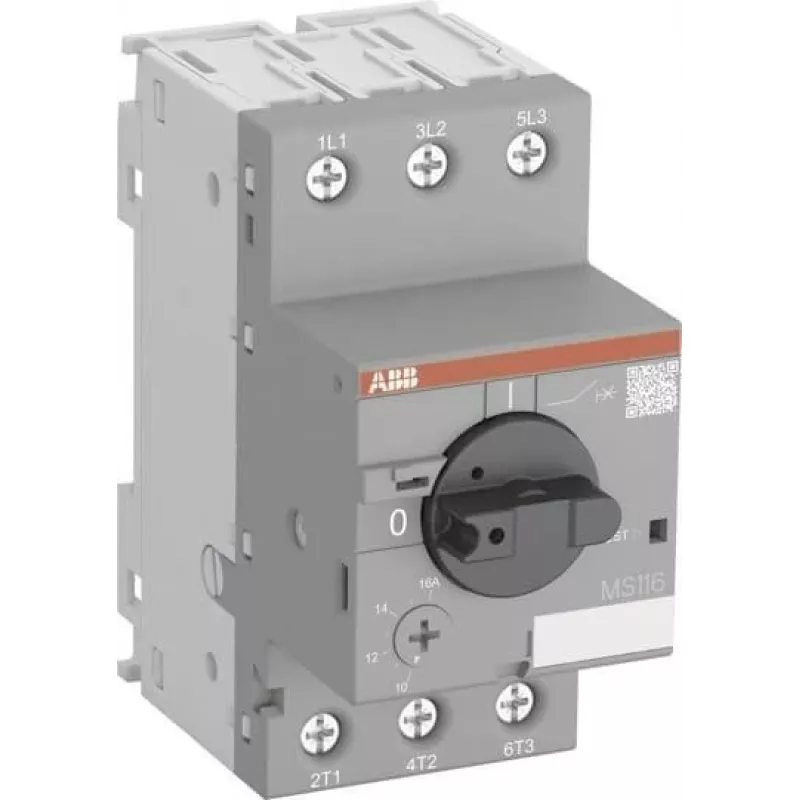

ABB STOTZ-KONTAKT Variklio apsaugos automatas MS116-12 (1SAM250000R1012)

Jei prižiūrite pramoninę įrangą arba montuojate valdymo spintas, žinote, kad variklio apsauga nėra prabanga – tai būtinybė. ABB STOTZ-KONTAKT MS116-12 yra kompaktiškas, bet itin tvirtas variklio apsaugos automatas, kuris pasirūpina jūsų įranga net tada, kai to nesitikite. Su 12 A vardine srove ir šiluminiu-magnetiniu atpalaidavimu, šis įrenginys užtikrina patikimą apsaugą varikliams iki 7,5 kW esant 400 V kintamajai įtampai.

Privalumai

Didžiausias trumpojo jungimo atjungimo geba – 100 kA esant 400 V – garantuoja saugumą net esant rimtiems gedimams. Tikslus šiluminės apsaugos reguliavimas nuo 8 iki 12 A leidžia optimaliai pritaikyti apsaugą prie konkretaus variklio, išvengiant nereikalingų išjungimų. Sraigtiniai gnybtai ir tvirtinimas ant DIN bėgelio užtikrina greitą montavimą ir lengvą priežiūrą. Įrenginys nereikalauja priežiūros, o jo mechaninė ir elektrinė eksploatacijos trukmė siekia 100 000 perjungimų ciklų.

Kam tinka

• Trifaziams varikliams iki 7,5 kW esant 400 V kintamajai įtampai
• Variklių paleidimo grandinėms pramoninėse valdymo spintose
• Siurbliams, ventiliatoriams, konvejeriams ir staklėms
• Programoms, kuriose reikia rankinio variklio atjungimo ir apsaugos

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 12 A
• Šiluminės perkrovos atpalaidavimo reguliavimo diapazonas: 8 - 12 A
• Vardinė darbinė įtampa: 690 V kintamoji
• Polių skaičius: 3
• Vardinė ribinė trumpojo jungimo atjungimo geba (Icu) esant 400 V kintamajai: 100 kA
• Vardinė darbinė trumpojo jungimo atjungimo geba (Ics) esant 400 V kintamajai: 100 kA
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20 (pagrindinių grandinės gnybtų)
• Tvirtinimas: DIN bėgelis
• Gnybtų tipas: sraigtiniai gnybtai
• Standartai: IEC/EN 60947-1, -2, -4-1
• Aplinkos oro temperatūra (eksploatacija): nuo -25 iki +70 °C
• Galios nuostoliai: 4,2 W
• Elektrinė eksploatacijos trukmė: 100 000 ciklų
• Mechaninė eksploatacijos trukmė: 100 000 ciklų
• Magnetinio atpalaidavimo srovė (Im): 170 A

Rekomendacijos

Kad užtikrintumėte optimalią variklio apsaugą, nustatykite šiluminės perkrovos atpalaidavimą pagal variklio vardinę srovę. Užtikrinkite tinkamą vėdinimą ir laikykitės vietinių įrengimo taisyklių. Naudokite tinkamą sraigtų priveržimo momentą, kad jungtys būtų patikimos.
