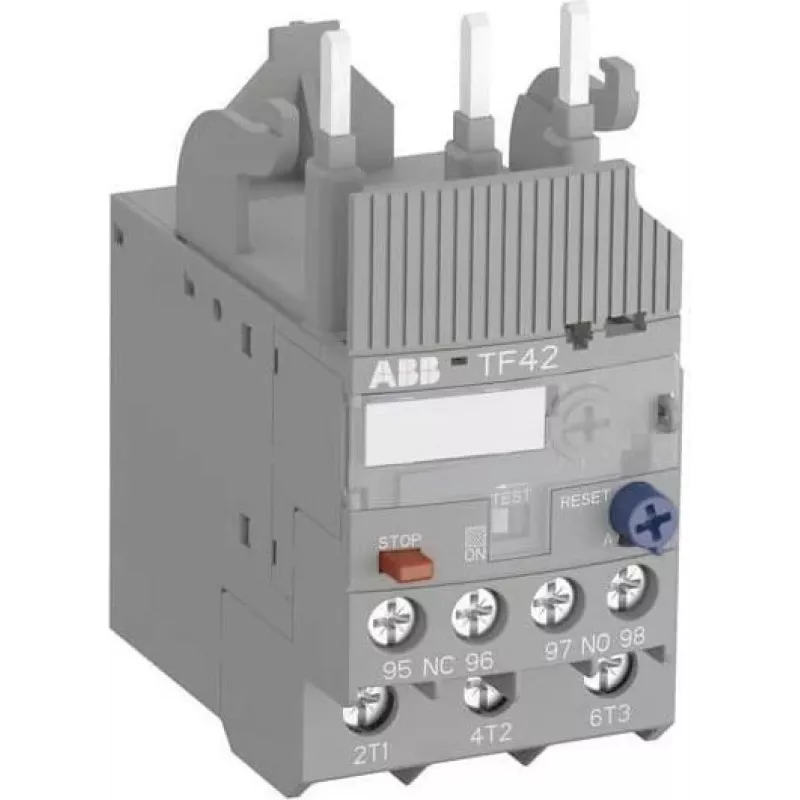

ABB Šiluminė perkrovos relė TF42-16, 13-16 A, Class 10, 690 V, 3 polių, 1NO+1NC 1SAZ721201R1047

Kai gamykloje sustoja konvejeris ar siurblys, kiekviena minutė kainuoja. ABB TF42-16 šiluminė perkrovos relė yra skirta apsaugoti trifazius variklius nuo perkaitimo, todėl galite būti ramūs dėl savo įrangos. Ši relė yra patikimas sprendimas, kurį renkasi elektrikai ir pramonės inžinieriai.

Kodėl verta rinktis ABB TF42-16?

• Tiksli apsauga: reguliuojamas srovės diapazonas nuo 13 iki 16 A, Class 10 suveikimo charakteristika.
• Universalus montavimas: gali būti montuojama tiesiai ant ABB kontaktorių AF09 - AF38 arba atskirai.
• Papildomi kontaktai: 1NO+1NC leidžia lengvai integruoti į valdymo grandines.
• Atsparumas fazių praradimui: apsaugo nuo dažnos variklių gedimo priežasties.
• Temperatūros kompensacija: užtikrina stabilų veikimą net kintant aplinkos temperatūrai.
• Rankinis ir automatinis atstatymas: lankstus sprendimas pagal jūsų poreikius.

Techniniai duomenys

• Srovės reguliavimo diapazonas: 13 - 16 A
• Suveikimo klasė: Class 10
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Montavimas: tiesiai ant kontaktoriaus arba atskirai
• Tinka ABB kontaktoriams AF09 - AF38
• Temperatūros kompensacija: yra
• Fazių praradimo jautrumas: yra
• Apsaugos laipsnis: IP20 (gnybtai), IP10 (korpusas)
• Jungtis: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1

Kam tinka?

Ši relė puikiai tinka tiems, kurie projektuojia ar prižiūri elektros skydus su trifaziais varikliais. Ji dažnai naudojama konvejerių, siurblių, ventiliatorių, kompresorių ir kitų mechanizmų apsaugai. Jei turite ABB kontaktorių AF09 - AF38, ši relė yra idealus pasirinkimas.

Kaip naudoti?

Sumontuokite relę ant kontaktoriaus arba atskirai, prijunkite variklio maitinimo grandinę prie gnybtų, nustatykite reikiamą srovės vertę pagal variklio vardinę srovę. Prijunkite pagalbinius kontaktus prie valdymo grandinės, kad suveikus relei būtų išjungiamas variklis. Pasirinkite rankinį arba automatinį atstatymą pagal poreikį.

Patarimas: Prieš montuodami įsitikinkite, kad variklio vardinė srovė patenka į 13-16 A diapazoną. Reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir laikykitės gamintojo nurodymų dėl aplinkos temperatūros (-25 °C iki +60 °C).
