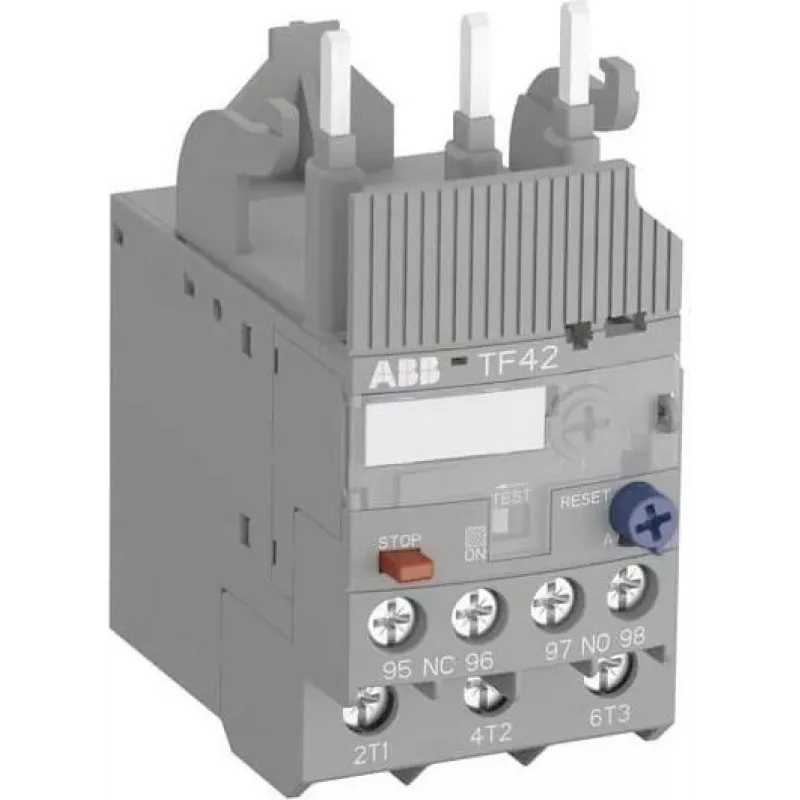

ABB Šiluminė perkrovos relė TF42-1.0, 0,74-1,0 A, Class 10E, 3 polių, 690 V AC, varžtiniai gnybtai 1SAZ721201R1023

ABB TF42-1.0 – tai patikima šiluminė perkrovos relė, skirta apsaugoti variklius nuo perkrovos ir fazių praradimo. Šis modelis užtikrina tikslų srovės stebėjimą 0,74–1,0 A diapazone, o Class 10E charakteristika leidžia greitai reaguoti į viršsrovę. Dėl automatinės temperatūros kompensacijos relė išlaiko tikslumą net ir sudėtingomis sąlygomis nuo -25 iki +60 °C.

Privalumai

Relė lengvai montuojama tiesiai ant ABB AF09–AF38 kontaktorių, todėl sumažėja laidų ir montavimo laikas. Galimas tiek rankinis, tiek automatinis atstatymas – prisitaikysite prie skirtingų poreikių. Kompaktiškas IP20 korpusas su varžtiniais gnybtais užtikrina saugų prijungimą ir paprastą integraciją į valdymo spintas. Papildomi kontaktai (1 NO + 1 NC) leidžia patikimai signalizuoti ir blokuoti.

Tinka

• Trijų fazių variklių apsaugai pramoninėse mašinose
• Siurblių, ventiliatorių ir konvejerių sistemose
• Valdymo spintose, kuriose reikalinga kompaktiška apsauga nuo perkrovos
• Sistemose su ABB AF serijos kontaktoriais

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 0,74–1,0 A
• Suveikimo klasė: 10E
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V AC
• Papildomi kontaktai: 1 NO + 1 NC
• Atstatymas: rankinis ir automatinis
• Temperatūros kompensacija: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Montavimas: tiesiai ant kontaktoriaus arba atskirai
• Prijungimas: varžtiniai gnybtai

Rekomendacijos

Kad relė veiktų optimaliai, naudokite ją su ABB AF09...AF38 kontaktoriais. Patikrinkite, ar variklio vardinė srovė patenka į 0,74–1,0 A intervalą. Dėl IP20 apsaugos užtikrinkite tinkamą vėdinimą spintoje. Verždami gnybtų varžtus, naudokite rekomenduojamą sukimo momentą.
