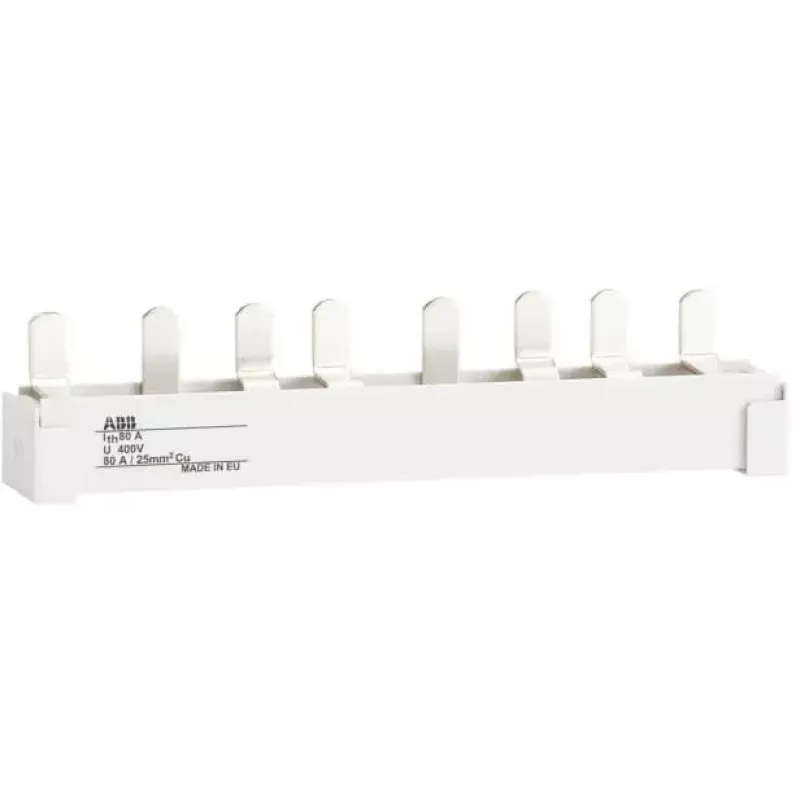

ABB OZXA39 lygiagretaus prijungimo rinkinys, 25 mm², Tmax XT1-XT4, 3/4 polių 1SCA022790R3820

Kai vieno automatinio jungiklio nepakanka dideliems srovės poreikiams, ABB OZXA39 lygiagretaus prijungimo rinkinys leidžia sujungti du Tmax XT serijos jungiklius lygiagrečiai ir taip padvigubinti bendrą srovės pralaidumą. Tai patikimas sprendimas pramoninėse skirstymo sistemose, kur reikia didesnės galios.

Kodėl verta rinktis

• Skirta ABB SACE Tmax XT1, XT2, XT3 ir XT4 serijų automatiniams jungikliams.
• Leidžia lygiagrečiai sujungti du jungiklius, padidinant bendrą srovės pajėgumą.
• 25 mm² variniai laidininkai su izoliacija užtikrina saugų ir patikimą kontaktą.
• Palaiko 3 ir 4 polių konfigūracijas.
• Atsparumas aukštai įtampai: iki 690 V AC ir 250 V DC.
• Izoliacijos įtampa 1000 V, impulsinė atsparumo įtampa 8 kV.
• Varžtinis prijungimas tiesiai prie jungiklio gnybtų.
• Darbinė temperatūra nuo -25 °C iki +70 °C.

Techninė informacija

• Gaminio tipas: lygiagretaus prijungimo rinkinys
• Laidininko skerspjūvis: 25 mm²
• Suderinamumas: ABB SACE Tmax XT1, XT2, XT3, XT4
• Polių skaičius: 3 arba 4
• Nominali darbinė įtampa (Ue AC): 690 V AC
• Nominali darbinė įtampa (Ue DC): 250 V DC
• Nominali izoliacijos įtampa (Ui): 1000 V
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Medžiaga: varis (laidininkai), izoliuota
• Montavimas: tiesioginis prijungimas prie automatinio jungiklio gnybtų
• Apsaugos laipsnis: IP20 (sumontavus)
• Darbinė temperatūra: -25 °C iki +70 °C
• Laikymo temperatūra: -40 °C iki +70 °C
• Standartai: IEC
• Prijungimo būdas: varžtinis

Kam tinka

Šis rinkinys skirtas elektrikams ir inžinieriams, kurie projektuojia ar modernizuoja skirstymo skydus su ABB Tmax XT serijos automatiniais jungikliais. Jei reikia padidinti srovės pralaidumą nekeičiant visos sistemos, lygiagretus dviejų jungiklių sujungimas su OZXA39 yra ekonomiškas ir patikimas sprendimas.

Kaip naudoti

Rinkinys montuojamas tiesiai ant automatinio jungiklio gnybtų varžtiniu būdu. Prieš montavimą įsitikinkite, kad jungikliai yra tinkamai parinkti pagal srovę ir įtampą. Sujungus du jungiklius lygiagrečiai, būtina užtikrinti vienodą apkrovos pasiskirstymą tarp jų. Rekomenduojama montuoti tik kvalifikuotam personalui, laikantis visų saugos reikalavimų.

Patarimas: prieš pradėdami montavimą, visada atjunkite maitinimą ir patikrinkite, ar laidininkų skerspjūvis atitinka 25 mm² reikalavimą. Jei naudojate 4 polių konfigūraciją, įsitikinkite, kad visi poliai sujungti teisingai.
