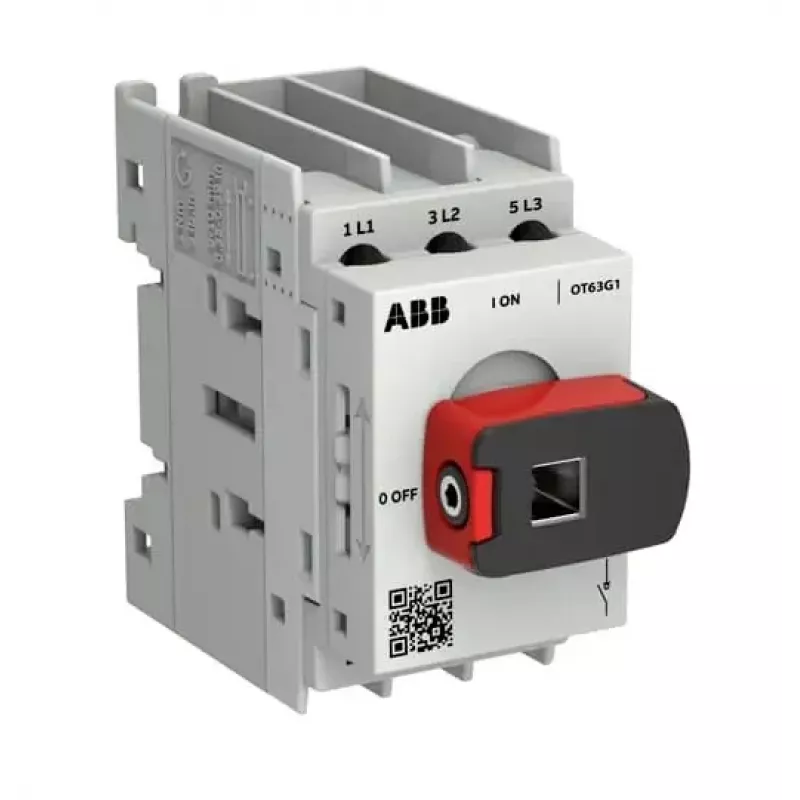

ABB OT Plus OT63G1-3MS 63 A 3 polių jungiklis-atjungiklis su rankena

Kai reikia patikimai atjungti įrenginį nuo elektros tinklo, kad galėtumėte saugiai dirbti, įprastas automatinis jungiklis ne visada yra geriausias sprendimas. ABB OT Plus OT63G1-3MS yra specialiai sukurtas 63 A galios 3 polių apkrovos jungiklis, kuris užtikrina aiškų, matomą kontaktų atsiskyrimą – tai ypač svarbu atliekant techninę priežiūrą ar remontą. Jis ne tik atjungia apkrovą, bet ir leidžia užrakinti rankeną OFF padėtyje, todėl jūsų saugumas tampa prioritetu.

Privalumai kasdieniam naudojimui

• Vardinė darbinė srovė 63 A, o izoliacijos ir darbinė įtampa 750 V kintamajai srovei – tinka sudėtingoms žemos įtampos grandinėms.
• Atsparus trumpalaikėms srovėms: atlaiko 8 kV impulsinę įtampą ir 1,5 kA trumpojo jungimo srovę 1 sekundę – tai apsaugo nuo viršįtampių ir trumpųjų jungimų.
• Lankstus montavimas: ant skydo, pagrindo arba DIN bėgelio – lengvai pritaikysite prie savo skirstomojo skydo.
• Didelė gnybtų talpa: nuo 1,5 mm² iki 35 mm² – tinka įvairių skerspjūvių laidams.
• Ilgaamžiškumas: 20 000 mechaninių ir 1 500 elektrinių ciklų – nereikės dažnai keisti.

Kam jis tinka?

Šis jungiklis puikiai tinka kaip pagrindinis jungiklis skirstomuosiuose skyduose, variklių valdymo centruose arba kaip vietinis atjungiklis prie konkrečių mašinų. Jis ypač naudingas ten, kur reikia laikytis saugos reikalavimų – pavyzdžiui, blokuoti įrangą prieš atliekant techninę priežiūrą. Kompaktiškas G1 rėmas taupo vietą skyde, o varžtiniai gnybtai leidžia greitai ir patikimai prijungti laidus be specialių įrankių. Be to, tik 4,5 W galios nuostoliai reiškia mažiau šilumos – nereikės papildomo aušinimo net tankiai užpildytuose skyduose.

Pagrindinės specifikacijos

• Gamintojas: ABB
• Modelis: OT Plus OT63G1-3MS
• MPN: 1SCA163528R1001
• EAN: 6417019931463
• Funkcija: apkrovos jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė darbinė įtampa (Ue): 750 V AC
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė trumpalaikė srovė (Icw): 1,5 kA (1 s)
• Vardinė trumpojo jungimo galia (Icm): 3 kA didžiausia
• Galios nuostoliai: 4,5 W
• Apsaugos laipsnis: IP20 (pagrindinis įrenginys), IP65 (rankena)
• Montavimas: priekyje, ant pagrindo, DIN bėgelis
• Gnybtai: varžtiniai, 1,5 – 35 mm²
• Rankena: juoda OHB65J6 (įtraukta)
• Rėmo dydis: G1
• Standartai: IEC 60947-3
• Valdymo mechanizmas: tiesioginis
• Elektrinis atsparumas: 1500 ciklų
• Mechaninis atsparumas: 20000 ciklų

Kaip naudoti?

Jungiklį montuokite skirstomajame skyde arba tiesiai prie įrenginio. Prijunkite laidus prie varžtinių gnybtų, įsitikinkite, kad jie tvirtai priveržti. Rankeną galite užrakinti OFF padėtyje, naudodami pakabinamą spyną – tai užtikrins, kad niekas netyčia neįjungtų maitinimo, kol atliekate darbus.

Patarimas: prieš pradėdami bet kokius darbus, visada patikrinkite, ar jungiklis yra OFF padėtyje ir ar jis užrakintas. Tai apsaugos jus nuo elektros smūgio ir užtikrins saugų darbą.
