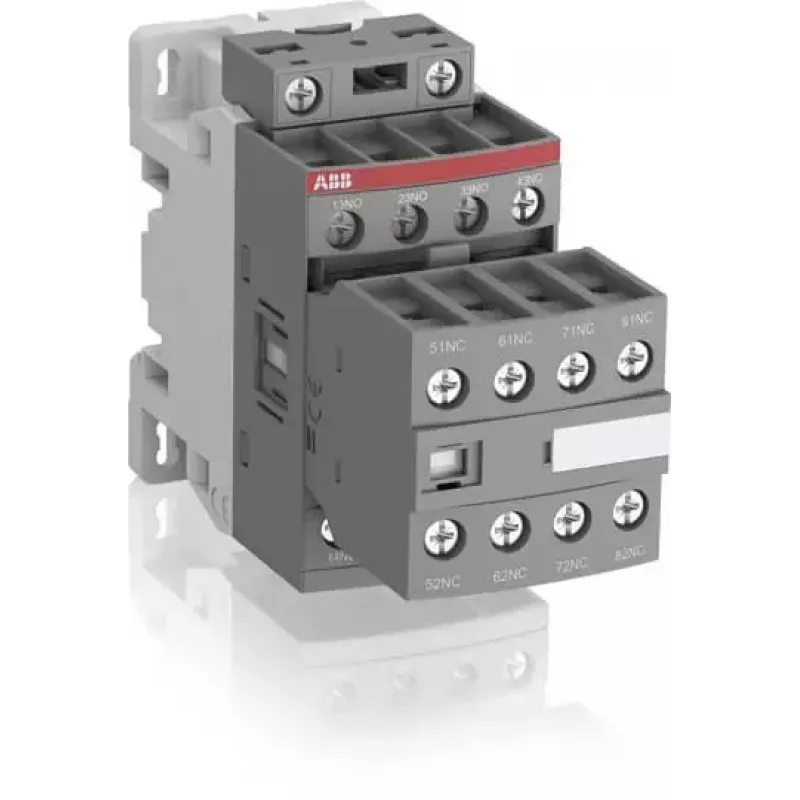

ABB NF44E pagalbinis kontaktorius, 4NO+4NC, 24-60V AC/20-60V DC elektroninė ritė, varžtiniai gnybtai, DIN bėgelis

Kai reikia patikimo pagalbinio kontaktoriaus, kuris nesukeltų galvos skausmo dėl įtampos svyravimų, ABB NF44E yra būtent tai, ko ieškote. Šis 8 polių įrenginys su 4 normaliai atvirais ir 4 normaliai uždarais kontaktais pasižymi plačios apimties elektronine rite, kuri vienodai gerai veikia tiek su 24-60 V kintamąja (50/60 Hz), tiek su 20-60 V nuolatine įtampa. Tai reiškia, kad jums nereikia atskirų versijų kintamajai ir nuolatinei srovei – vienas modelis tinka abiem atvejais, o tai supaprastina atsargų valdymą ir montavimą.

Kodėl verta rinktis ABB NF44E?

• Plačios apimties elektroninė ritė: 24-60 V AC (50/60 Hz) ir 20-60 V DC – nereikia atskirų modelių
• 4 normaliai atviri + 4 normaliai uždari pagalbiniai kontaktai – pakankamai galimybių įvairioms valdymo schemoms
• Kompaktiškas dizainas, tinka montuoti ant DIN bėgelio arba varžtais
• Didelė elektrinė patvarumas: 5 milijonai operacijų
• Mechaninis patvarumas: 10 milijonų operacijų
• Vardinė izoliacijos įtampa 690 V, atsparumas impulsinei įtampai 6 kV
• Darbinė temperatūra: nuo -40 °C iki +70 °C
• Apsaugos laipsnis IP20
• Atitinka IEC 60947-5-1, UL, CSA standartus

Kaip tai padeda kasdien?

Montavimas paprastas – varžtiniai gnybtai priima įvairių skerspjūvių laidus, o elektroninė ritė sunaudoja tik 3,5 W tiek įjungimo, tiek laikymo metu, todėl skydelyje mažiau šilumos ir mažesnės energijos sąnaudos. Platus įtampos tolerancijos diapazonas užtikrina stabilų veikimą net tada, kai valdymo įtampa svyruoja. Turėdami 4NO+4NC konfigūraciją, galėsite realizuoti tarpusavio blokavimus, signalizaciją ir valdymo logiką be papildomų relių – tai taupo vietą ir supaprastina grandinę.

Pagrindinės specifikacijos

• Gaminio tipas: Pagalbinis kontaktorius
• Polių skaičius: 8 (4 NO + 4 NC)
• Valdymo įtampa AC: 24-60 V, 50/60 Hz
• Valdymo įtampa DC: 20-60 V
• Ritės tipas: Elektroninė, platus AC/DC diapazonas
• Vardinė darbinė srovė AC-15 (220-240 V): 6 A
• Vardinė darbinė srovė DC-13 (24 V): 2,5 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtais
• Gnybtų tipas: Varžtiniai gnybtai
• Darbinė temperatūra: -40 °C iki +70 °C
• Apsaugos laipsnis: IP20
• Elektrinis patvarumas: 5 milijonai ciklų
• Mechaninis patvarumas: 10 milijonų ciklų
• Standartai: IEC 60947-5-1, UL, CSA
• Energijos suvartojimas (įjungimas/laikymas): 3,5 W / 3,5 W

Baigiamasis žodis

ABB NF44E – tai universalus ir patikimas pasirinkimas pagalbinio kontaktoriaus funkcijoms, siūlantis platų ritės įtampos diapazoną ir didelį kontaktų skaičių kompaktiškame korpuse. Atitikimas tarptautiniams standartams užtikrina saugų veikimą įvairiose pramoninėse aplinkose.
