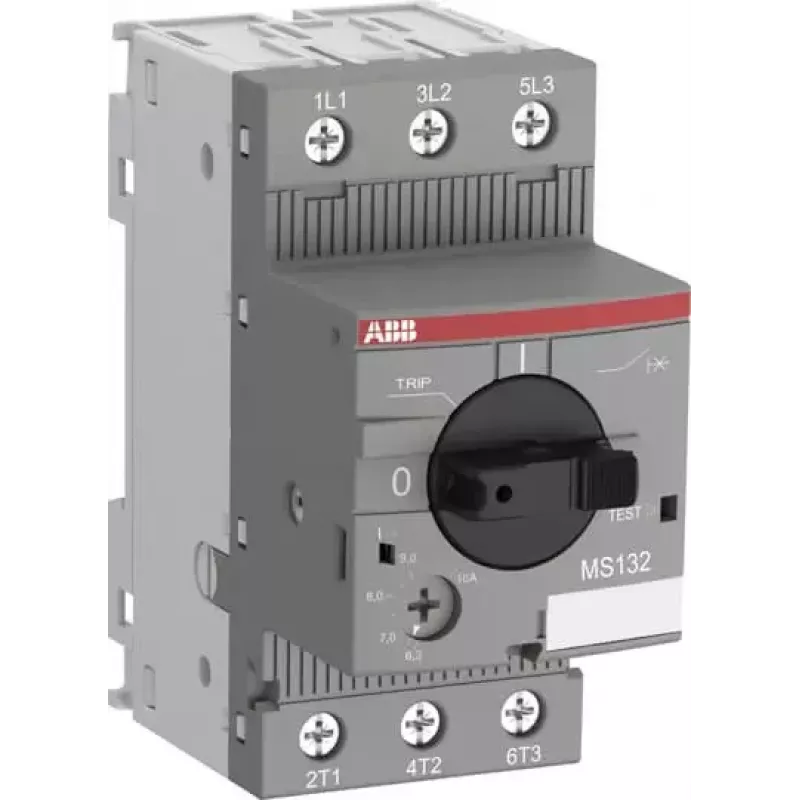

ABB MS132-6.3 variklio apsaugos jungiklis, 4,0-6,3 A, 3 polių, termomagnetinis 1SAM350000R1009

Kai mažas trifazis variklis turi dirbti patikimai ir ilgai, reikia apsaugos, kuri sureaguotų akimirksniu. ABB MS132-6.3 – tai kompaktiškas 3 polių variklio apsaugos jungiklis su termomagnetiniu išjungikliu, skirtas varikliams, kurių vardinė srovė nuo 4,0 iki 6,3 A. Jis apsaugo nuo perkrovos ir trumpojo jungimo, todėl tinka naudoti pramoninėse valdymo spintose ir variklių paleidimo įrenginiuose.

Kam skirtas

Šis jungiklis sukurtas skydų montuotojams, techninės priežiūros specialistams ir mašinų gamintojams, kuriems reikia patikimo sprendimo mažiems trifaziams varikliams iki 6,3 A apsaugoti. Jį galima montuoti ant DIN bėgelio arba tvirtinti varžtais.

Pagrindinės savybės

• Termomagnetinis išjungiklis su reguliuojama srovės nuostata nuo 4,0 iki 6,3 A
• 3 poliai, vardinė darbinė įtampa iki 690 V AC
• Didelė trumpojo jungimo pertraukimo galia: 100 kA esant 400 V
• Varžtiniai gnybtai priima standžius laidininkus 1–10 mm² ir lanksčius 1–6 mm²
• IP20 apsaugos laipsnis pagrindinės grandinės gnybtams
• Darbinės temperatūros diapazonas nuo -25 iki +70 °C

Specifikacijos

• Gaminio tipas: variklio apsaugos jungiklis
• Srovės nustatymo diapazonas: 4,0–6,3 A
• Vardinė darbinė srovė (Ie): 6,3 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Išjungimo charakteristika: termomagnetinė
• Vardinė trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 100 kA
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20 (pagrindinės grandinės gnybtai)
• Montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Pagrindinės grandinės gnybtų talpa (standūs): 1–10 mm²
• Pagrindinės grandinės gnybtų talpa (lankstūs): 1–6 mm²
• Galiaus nuostoliai vienam poliui: 3,2 W
• Darbinės temperatūros diapazonas: -25 iki +70 °C

Kaip naudoti

Nustatykite srovės reguliatorių pagal variklio vardinę srovę – taip užtikrinsite optimalią apsaugą. Prieš montuodami įsitikinkite, kad aplinka atitinka nurodytą temperatūros diapazoną. Jungiklį galima montuoti ant standartinio 35 mm DIN bėgelio arba pritvirtinti varžtais. Prijunkite maitinimo ir variklio laidus prie atitinkamų gnybtų, laikydamiesi standžių ir lanksčių laidininkų skerspjūvio reikalavimų.

Patarimas: reguliariai tikrinkite, ar srovės nuostata atitinka variklio duomenis, ypač po variklio remonto ar pakeitimo. Užtikrinkite pakankamą vėdinimą aplink jungiklį, kad jis nekaistų virš nurodytos darbinės temperatūros. Montuodami visada laikykitės vietinių elektros saugos taisyklių.
