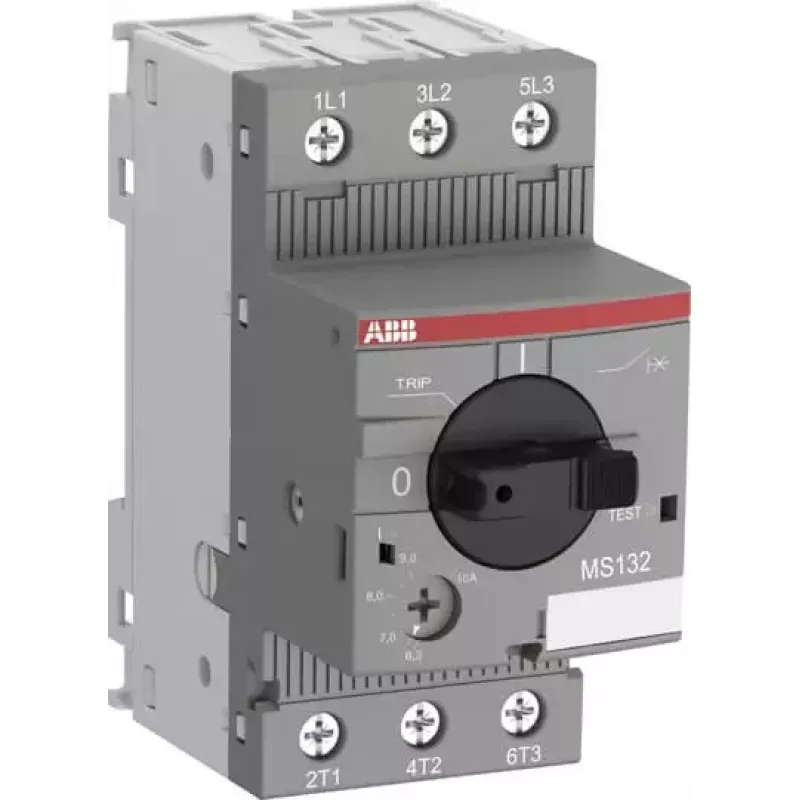

ABB MS132-0.16 rankinis variklio apsaugos jungiklis, 0,10–0,16 A, 3 polių, terminis-magnetinis, 100 kA, varžtiniai gnybtai

Kai reikia apsaugoti mažą variklį nuo perkrovų ir trumpojo jungimo, ABB MS132-0.16 rankinis variklio apsaugos jungiklis yra tikras darbinis arkliukas. Šis kompaktiškas 3 polių įrenginys su tiksliai reguliuojama termine rele (0,10–0,16 A) ir fiksuota magnetine atkirtimi (2,2 A) užtikrina patikimą apsaugą įvairiems pramoniniams ir komerciniams varikliams – nuo ventiliatorių iki siurblių. Jo 100 kA atjungimo galia esant 400 V kintamajai įtampai garantuoja greitą ir efektyvų gedimų pašalinimą, o IP20 apsauga ir montavimas ant DIN bėgelio leidžia lengvai integruoti į valdymo spintas.

Kam jis skirtas

Šis rankinis variklio apsaugos jungiklis yra idealus pasirinkimas skydų gamintojams, techninės priežiūros specialistams ir OEM gamintojams, kuriems reikia patikimos apsaugos mažos srovės varikliams – pavyzdžiui, ventiliatoriams, siurbliams, konvejeriams ar smulkiems staklių įrenginiams. Jis puikiai tinka ten, kur reikia rankinio perjungimo ir apsaugos nuo perkrovų iki 0,16 A, o atitiktis IEC/EN 60947 standartams užtikrina platų pripažinimą visame pasaulyje.

Pagrindiniai privalumai

• Terminis-magnetinis atpalaidavimas su reguliuojama termine rele (0,10–0,16 A) ir fiksuota magnetine atkirtimi (2,2 A)
• Didelė trumpojo jungimo atjungimo galia: 100 kA esant 400 V kintamajai įtampai
• 3 polių konstrukcija trifazių variklių apsaugai
• Varžtiniai gnybtai užtikrina tvirtą ir patikimą laidų sujungimą
• Montavimas ant DIN bėgelio – greitas ir paprastas įrengimas
• IP20 apsaugos laipsnis – tinkamas naudoti uždarose spintose
• Platus darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Ilgaamžiškumas: net 100 000 elektros ir mechaninių ciklų

Specifikacijos

• Vardinė darbinė srovė (Ie): 0,10–0,16 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Polių skaičius: 3
• Vardinė trumpojo jungimo atjungimo galia (Ics) esant 400 V kintamajai: 100 kA
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Taršos laipsnis: 3
• Standartai: IEC/EN 60947-1, -2, -4-1
• Gnybtų tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20

Patarimai

Norėdami užtikrinti optimalią apsaugą, nustatykite terminę relę pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Įsitikinkite, kad jungiklis sumontuotas korpuse su pakankama ventiliacija, kad aplinkos temperatūra neviršytų nurodyto diapazono. Naudokite tinkamus atsuktuvus ir laikykitės rekomenduojamo priveržimo momento, kad gnybtai neatsilaisvintų.
