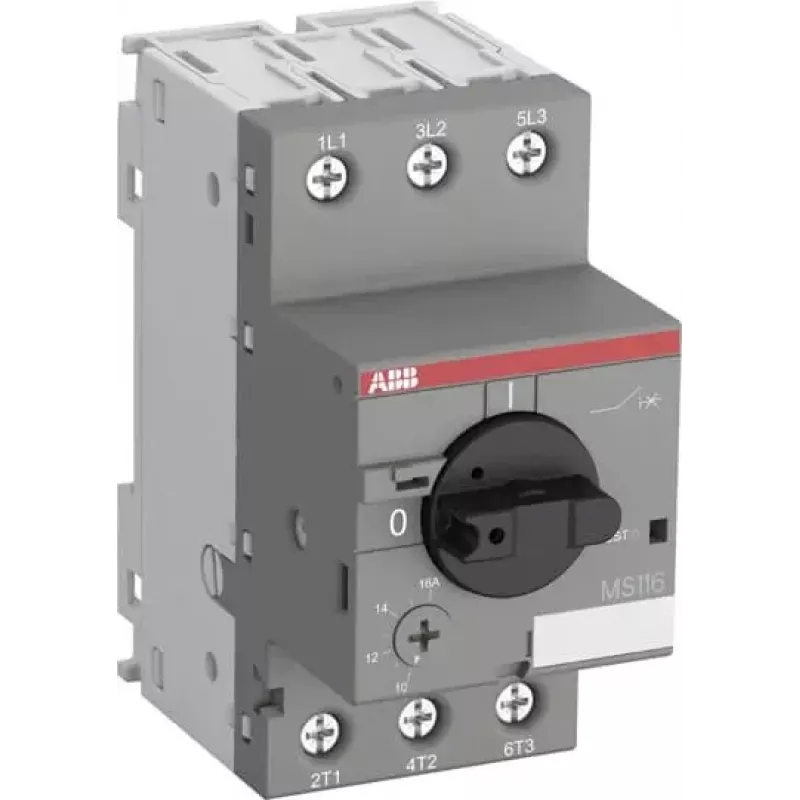

ABB MS116-0.16 rankinis variklio apsaugos jungiklis, 0,1-0,16 A, 3 polių, Trip Class 10, 690V AC, varžtiniai gnybtai

Kompaktiškas ir tikslus ABB MS116-0.16 rankinis variklio apsaugos jungiklis užtikrina patikimą mažų trifazių variklių apsaugą iki 0,16 A. Šiluminė ir elektromagnetinė atleidimo sistemos apsaugo nuo perkrovų ir trumpojo jungimo, o sukamoji rankenėlė leidžia paprastai valdyti rankiniu būdu. Skirtingai nei daugelis šios klasės jungiklių, jis pasižymi 100 kA pertraukimo geba esant 400 V kintamajai įtampai, todėl tinka net įrenginiuose su didelėmis numatomomis trumpojo jungimo srovėmis.

Privalumai

• Reguliuojamas srovės nustatymas nuo 0,10 iki 0,16 A, kad būtų tiksliai apsaugotas variklis
• Trijų polių konstrukcija su trip class 10, skirta įprastam variklio paleidimui
• Didelė trumpojo jungimo pertraukimo geba – 100 kA esant 400 V kintamajai įtampai
• Vardinė darbinė įtampa iki 690 V kintamosios srovės, izoliacijos įtampa 690 V
• Montavimas ant DIN bėgelio arba varžtais, varžtiniai gnybtai užtikrina patikimą laidų sujungimą
• IP20 apsauga pagrindinėje grandinėje, IP10 pagalbinėje grandinėje
• Atitinka IEC/EN 60947-1, -2 ir -4-1 standartus

Kasdieniniame naudojime

Įrengimas yra greitas dėl standartinio DIN bėgelio montavimo ir aiškiai pažymėtų varžtinių gnybtų. Sukamoji rankenėlė leidžia įjungti/išjungti rankiniu būdu ir taip pat atlieka atjungimo funkciją. Šiluminė perkrovos atleidimo sistema reaguoja į ilgalaikes perkrovas, o elektromagnetinė atleidimo sistema akimirksniu suveikia trumpojo jungimo atveju, apsaugodama variklį ir toliau esančią įrangą. Dėl plačios aplinkos temperatūros diapazono nuo -25 °C iki +70 °C, MS116-0.16 patikimai veikia net sudėtingomis sąlygomis.

Pilnos specifikacijos

• Gaminio tipas: rankinis variklio apsaugos jungiklis
• Srovės nustatymo diapazonas: 0,10 - 0,16 A
• Vardinė darbinė srovė (Ie): 0,16 A
• Polių skaičius: 3
• Trip klasė: 10
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V kintamajai įtampai: 100 kA
• Apsaugos laipsnis: IP20 (pagrindinė grandinė), IP10 (pagalbinė grandinė)
• Montavimo tipas: DIN bėgelis, varžtinis montavimas
• Sujungimo tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1
• Aplinkos darbinė temperatūra: -25 iki +70 °C
• Perkrovos apsauga: šiluminė perkrovos atleidimo sistema
• Trumpojo jungimo apsauga: elektromagnetinė trumpojo jungimo atleidimo sistema
• Valdymo tipas: sukamoji rankenėlė
• Dažnis: 50/60 Hz
• Galios nuostoliai vienam poliui: 0,5 W

Pabaigai

Norint patikimai apsaugoti variklį kompaktiškoje erdvėje, ABB MS116-0.16 siūlo patikrintą našumo, atitikties ir naudojimo paprastumo derinį.
