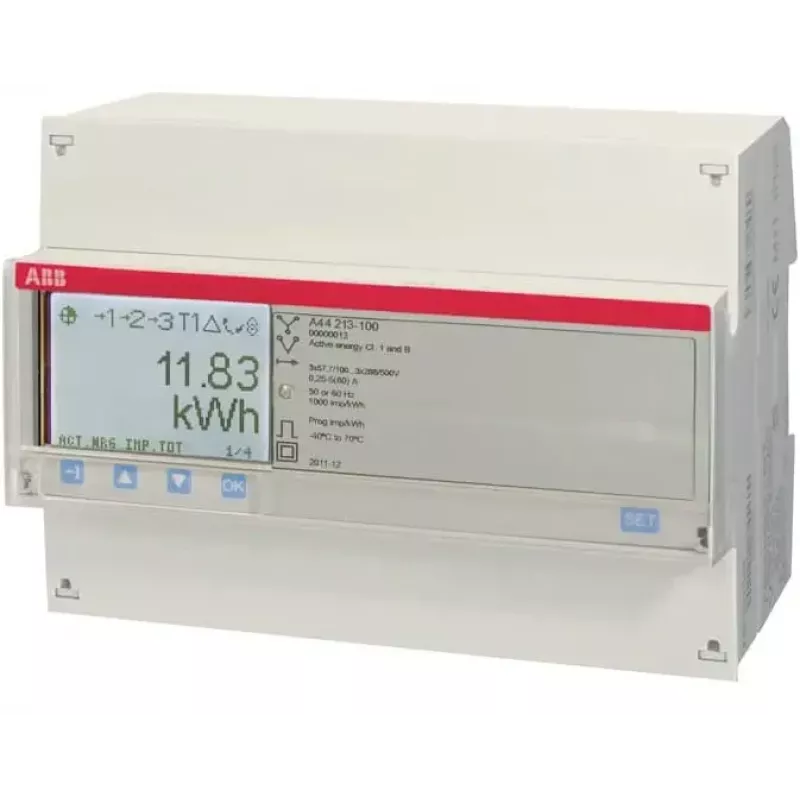

ABB M-Bus CT srovės transformatoriaus skaitiklis A44 213-100 (2CMA170535R1000)

Kai reikia tiksliai matuoti trijų fazių tinklo energiją per srovės transformatorius ir dar nuotoliniu būdu nuskaityti duomenis, ABB M-Bus CT skaitiklis A44 213-100 tampa patikimu sprendimu. Jis užtikrina tikslų aktyviosios ir reaktyviosios energijos matavimą su integruotu M-Bus sąsaja, leidžiančia centralizuotai rinkti duomenis.

Kam skirtas

Šis skaitiklis skirtas elektrikams, pastatų ūkio vadovams ir energetikos paslaugų įmonėms, kurios turi stebėti suvartojimą komerciniuose ar pramoniniuose pastatuose, atlikti pogrupinį apskaitą arba tiekti sąskaitas už energiją, kai naudojami srovės transformatoriai didelės srovės grandinėms.

Pagrindinės savybės

• Trijų fazių skaitiklis, jungiamas per srovės transformatorius, vardinė įtampa nuo 3x57,7/100 V iki 3x288/500 V AC
• Vardinė srovė 1 A arba 5 A (per išorinius srovės transformatorius)
• Aktyviosios energijos tikslumo klasė B (EN 50470-3), reaktyviosios energijos – 2 klasė (IEC 62053-23)
• M-Bus laidinė komunikacija nuotoliniam nuskaitymui ir konfigūravimui
• LCD ekranas su 7 skaitmenimis ir foniniu apšvietimu aiškiems rodmenims
• Matuoja aktyviąją ir reaktyviąją energiją (importą/eksportą), galią, įtampą, srovę, dažnį ir galios koeficientą
• Palaiko iki 4 tarifų su vidiniu laikrodžiu ir baterijos atsarginiu maitinimu
• Du konfigūruojami impulsų išėjimai energijos impulsams
• Montuojamas ant DIN bėgelio, plotis 7 moduliai (126 mm)
• MID patvirtintas, tinka atsiskaitymams

Specifikacijos

• Skaitiklio tipas: trifazis, jungiamas per srovės transformatorius
• Vardinė įtampa: 3x57,7/100 V – 3x288/500 V AC
• Vardinė srovė: 1 A arba 5 A (CT antrinė)
• Dažnis: 50/60 Hz
• Aktyviosios energijos tikslumas: B klasė (EN 50470-3)
• Reaktyviosios energijos tikslumas: 2 klasė (IEC 62053-23)
• Komunikacija: M-Bus (laidinė)
• Ekranas: LCD, 7 skaitmenų su foniniu apšvietimu
• Matuojami parametrai: aktyvioji energija (importas/eksportas), reaktyvioji energija (importas/eksportas), galia, įtampa, srovė, dažnis, galios koeficientas
• Montavimas: DIN bėgelis
• Plotis: 7 moduliai (126 mm)
• Impulsų išėjimai: 2 konfigūruojami
• Tarifų palaikymas: iki 4 tarifų
• MID patvirtintas: Taip
• Apsaugos laipsnis (priekis): IP51
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: nuo -40 °C iki +70 °C
• Vidinis laikrodis: Yra, su baterijos atsarginiu maitinimu
• Jungimas: 3 fazių 3 laidų arba 4 laidų
• Savaiminis maitinimas: Taip

Patarimai

Įsitikinkite, kad srovės transformatoriai tinkamai parinkti ir prijungti pagal skaitiklio vardinę srovę. M-Bus sąsaja leidžia integruoti skaitiklį į pastato valdymo sistemas centralizuotam stebėjimui ir atsiskaitymams.
