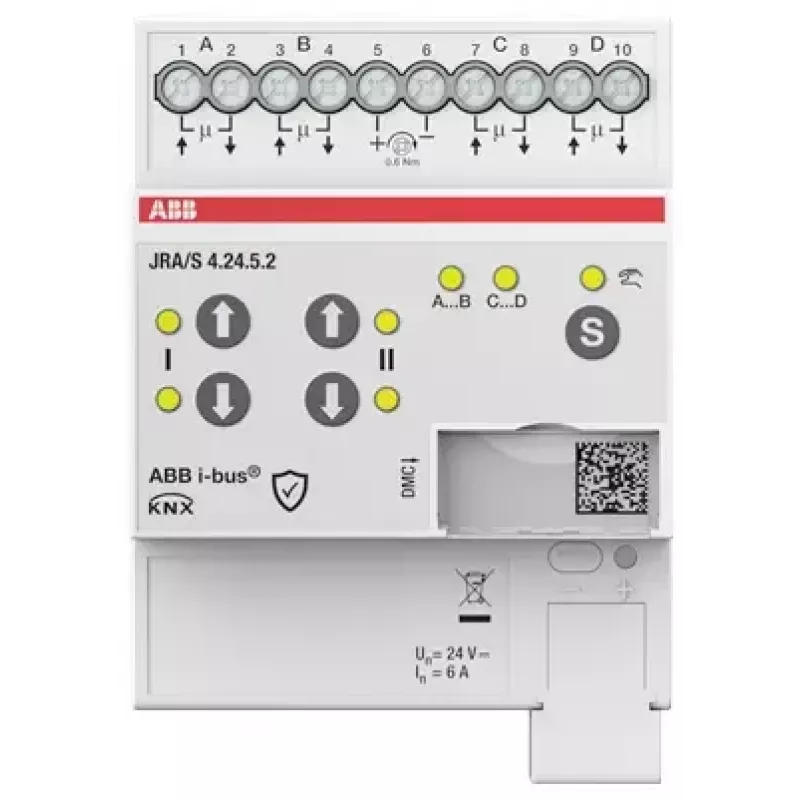

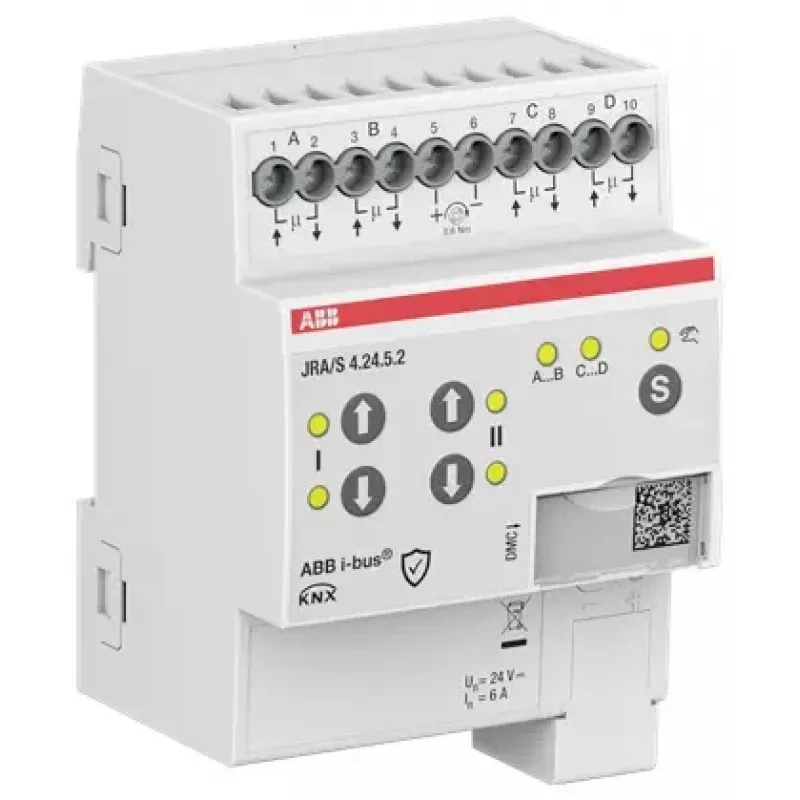

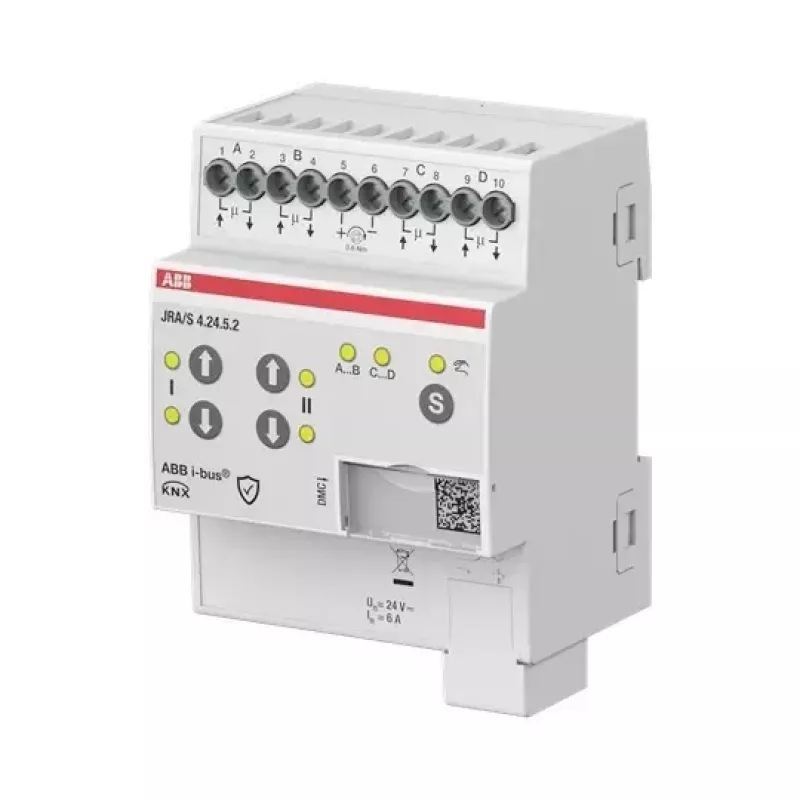

ABB JRA/S4.24.5.2 KNX žaliuzių/roletų pavara, 4 kanalų, 24V AC/DC, rankinis valdymas, DIN bėgelis 2CDG110298R0011

Kai reikia patikimai valdyti 24 V žaliuzių ar roletų variklius KNX sistemoje, ABB JRA/S4.24.5.2 yra sprendimas, kuris suteikia lankstumo ir saugumo. Šis 4 kanalų aktuatorius leidžia tiksliai valdyti tiek žaliuzių pakėlimą/nuleidimą, tiek lame liestų pasukimą, o rankinis valdymas mygtukais ant prietaiso praverčia montavimo metu ar gedimų atveju.

Privalumai

Kiekvienas kanalas gali valdyti atskirą variklį, todėl vienu įrenginiu sutvarkysite kelių langų žaliuzes. Integracija su KNX sistema leidžia kurti scenas, stebėti būseną ir naudoti saugos funkcijas – pavyzdžiui, automatiškai nuleisti žaliuzes vėjo ar lietaus metu. Apsauga nuo perkrovos ir trumpojo jungimo prailgina variklių tarnavimo laiką.

Kam tinka

• KNX projektams, kuriuose naudojami 24 V AC/DC žaliuzių ar roletų varikliai
• Gyvenamiesiems ir komerciniams pastatams su automatizuotu apšvietimu ir žaliuzėmis
• Naujai statybai ar rekonstrukcijai, kai montuojama ant DIN bėgelio

Pagrindinės specifikacijos

• Gaminio tipas: KNX žaliuzių/roletų aktuatorius
• Kanalų skaičius: 4
• Pagalbinė įtampa: 24 V AC/DC
• Vardinė srovė vienam išėjimui: 6 A (variklių apkrovoms, cos φ = 0,6)
• Perjungimo galia: 250 V AC, 6 A
• Magistralės sistema: KNX
• Binarinių įėjimų skaičius: 4
• Montavimo tipas: DIN bėgelis (MDRC)
• Modulių plotis: 4 moduliai (72 mm)
• Jungčių tipas: varžtiniai gnybtai
• Magistralės energijos suvartojimas: < 10 mA
• Pagalbinės energijos suvartojimas: < 10 mA (be apkrovos)
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Funkcijos: judėjimas aukštyn/žemyn, lame liestų reguliavimas, scenų valdymas, būsenos atgalinis ryšys, saugos funkcijos
• Rankinis valdymas: taip, mygtukais ant prietaiso
• Apsauga nuo perkrovos: taip
• Apsauga nuo trumpojo jungimo: taip

Kaip naudoti

Sumontuokite aktuatorių ant DIN bėgelio skirstomojoje spintoje. Prijunkite 24 V AC/DC variklius prie atitinkamų kanalų, o KNX magistralę – prie tam skirto gnybto. Konfigūruokite parametrus per ETS programinę įrangą: nustatykite judėjimo laikus, scenas, saugos reakcijas. Montavimo metu arba norėdami rankiniu būdu pakoreguoti padėtį, naudokite mygtukus ant prietaiso.

Rekomendacijos

Jei projektuojate KNX sistemą su 24 V žaliuzių varikliais, šis 4 kanalų aktuatorius su rankiniu valdymu ir integruota apsauga yra kompaktiškas sprendimas, užimantis tik 4 modulius DIN bėgelyje. Nepamirškite tinkamai sukonfigūruoti saugos funkcijų, kad žaliuzės būtų apsaugotos nuo nepalankių oro sąlygų.
