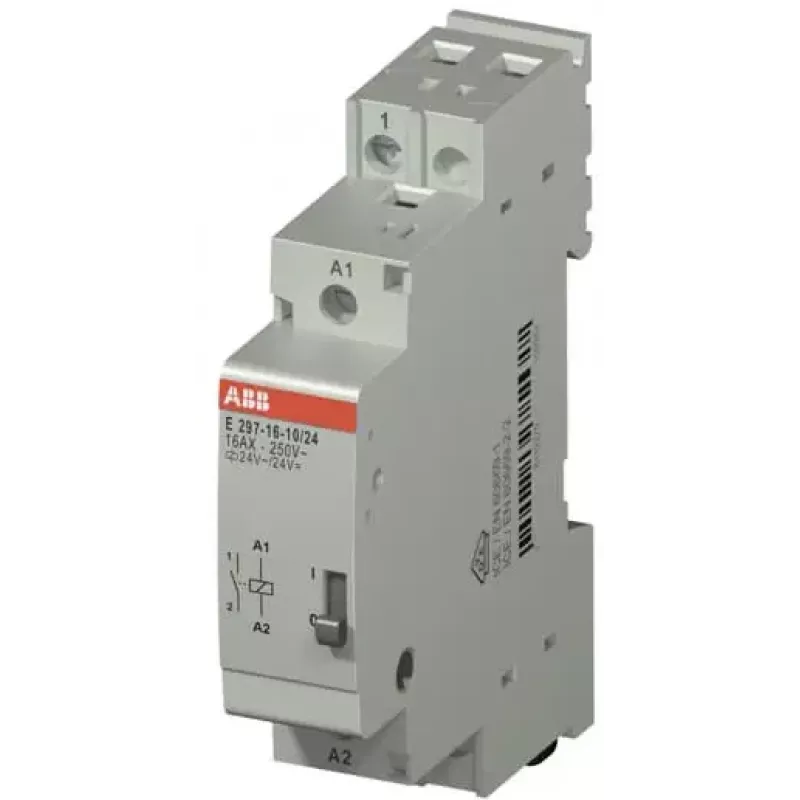

ABB E297-16-10/24 instaliacinis relė 16A 1NO 24V AC/DC ritė DIN bėgiui 2TAZ311000R2041

16 A apkrovos perjungimas vienoje 17,5 mm pločio modulio vietoje ant DIN bėgio – tai ABB E297-16-10/24 instaliacinio relės kasdienybė. Ji skirta tiems, kuriems reikia patikimo tarpininko tarp silpnos valdymo grandinės ir galingesnių vartotojų: apšvietimo, šildymo ar variklių.

Kodėl verta rinktis

• 1 normaliai atviras (NO) kontaktas, skirtas iki 16 A (AC-1) apkrovai
• Ritė veikia ir su 24 V AC, ir su 24 V DC – nereikia laikyti dviejų skirtingų relių atsargų
• Montuojama ant DIN bėgio, užima tik 1 modulį (17,5 mm) – vietos skydelyje tikrai pakaks
• Varžtiniai gnybtai leidžia greitai ir patikimai prijungti laidus
• Ilgaamžiškumas: 1 000 000 mechaninių ir 150 000 elektrinių ciklų
• Darbinė temperatūra nuo -25 °C iki +55 °C – tinka ir nešildomose patalpose

Kam labiausiai pravers

Elektrikams, skydelių surinkėjams ir techninės priežiūros specialistams, kurie dirba su gyvenamųjų, komercinių ar pramoninių pastatų valdymo spintomis. Jei reikia atskirti valdymo grandinę nuo apkrovos ir perjungti ją patikimai, šis ABB modelis yra paprastas ir aiškus sprendimas.

Pagrindinė informacija

• Gaminio tipas: instaliacinis relė
• Kontaktų konfigūracija: 1 NO
• Nominali darbinė srovė (AC-1): 16 A
• Nominali darbinė įtampa: 250 V AC
• Ritės maitinimo įtampa: 24 V AC/DC
• Montavimas: DIN bėgis
• Modulių skaičius: 1
• Gnybtai: varžtiniai
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Elektrinis ilgaamžiškumas: 150 000 ciklų
• Mechaninis ilgaamžiškumas: 1 000 000 ciklų
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Gamintojo kodas: 2TAZ311000R2041

Kaip naudoti

Relė tvirtinama ant standartinio 35 mm DIN bėgio. Ritės gnybtus junkite prie 24 V AC arba 24 V DC valdymo grandinės, o per NO kontaktą – perjungiamą iki 16 A apkrovą. Kadangi gnybtų apsaugos laipsnis yra IP20, relę būtina įrengti uždarame skydelyje, kad nebūtų galima netyčia prisiliesti prie įtampingų dalių.

Patarimas: prieš jungdami apkrovą įsitikinkite, kad ritės maitinimas neviršija 24 V AC/DC, o laidų skerspjūvis atitinka 16 A srovę. Jei valdymo grandinėje naudojate ilgus laidus, patikrinkite, ar įtampos kritimas vis dar pakankamas ritei suveikti.
