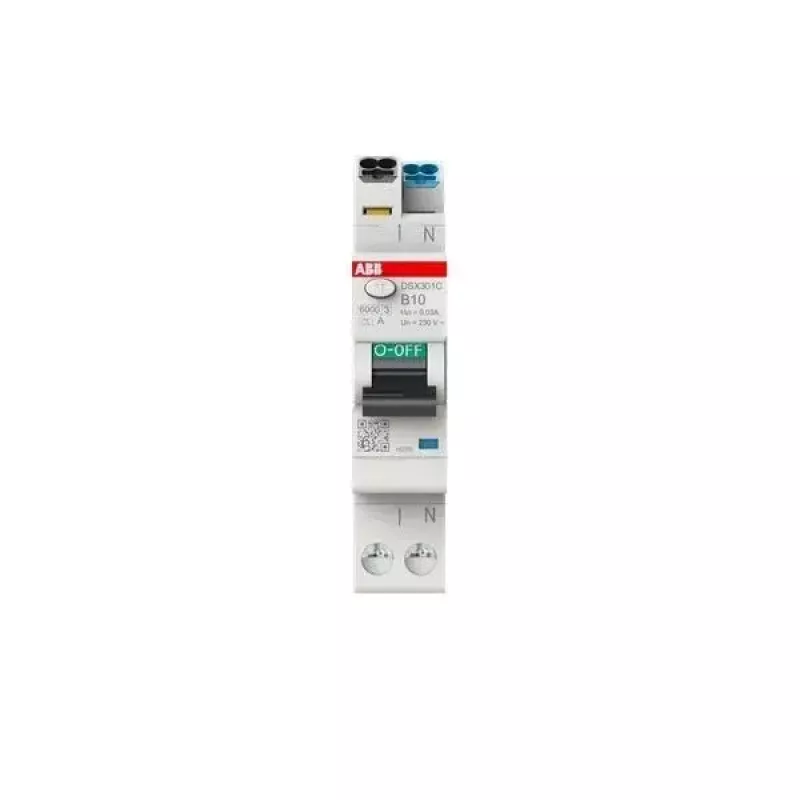

ABB DSX301CA-B10/0.03 RCBO, 1P+N, B10, 30mA, 6kA, 1 modulis 2CSR255165R1105

ABB DSX301CA-B10/0.03 – tai kompaktiškas 1 modulio RCBO, kuris viename įrenginyje sujungia liekamosios srovės ir viršsrovių apsaugą. Jis skirtas 10 A grandinėms su B charakteristika ir 30 mA liekamosios srovės veikimu.

Kodėl verta rinktis

• Vienas modulis – sutaupoma vietos skirstomojoje spintoje
• A tipo liekamosios srovės apsauga – reaguoja į kintamąją ir pulsuojančiąją nuolatinę gedimo srovę
• Didelis elektros patikimumas: 10 000 perjungimo ciklų, mechaninis – 20 000 ciklų
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C

Techniniai duomenys

• Vardinė srovė (In): 10 A
• Išjungimo charakteristika: B
• Vardinė liekamosios srovės vertė (IΔn): 30 mA
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230 V AC
• Dažnis: 50/60 Hz
• Polių skaičius: 1P+N
• Modulių skaičius: 1
• Montavimas: DIN bėgelis
• Gnybtų talpa: 25 mm² standus, 16 mm² lankstus
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas su dangteliu)
• Standartai: IEC/EN 61009-1, IEC/EN 61009-2-1

Kam tinka

Šis RCBO puikiai tinka namų ūkio ar komercinėms elektros instaliacijoms, kur reikalinga patikima apsauga nuo elektros smūgio ir viršsrovių. Jis dažnai naudojamas vonios kambariuose, virtuvėse, lauko lizdams ar kitose drėgnose patalpose, kur būtina 30 mA liekamosios srovės apsauga.

Kaip naudoti

Įrenginys montuojamas ant standartinio 35 mm DIN bėgelio. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinį laidą prie viršutinio gnybto (L), o nulinį – prie apatinio (N). Išėjimo grandinę junkite prie apatinių gnybtų. Rekomenduojama naudoti su tinkamo skerspjūvio laidais, atsižvelgiant į gnybtų talpą. Periodiškai tikrinkite veikimą paspausdami testavimo mygtuką.

Patarimas: kad užtikrintumėte ilgaamžiškumą, venkite perkrovų, viršijančių 10 A, ir reguliariai atlikite testavimą. Montavimą patikėkite kvalifikuotam elektrikui.
