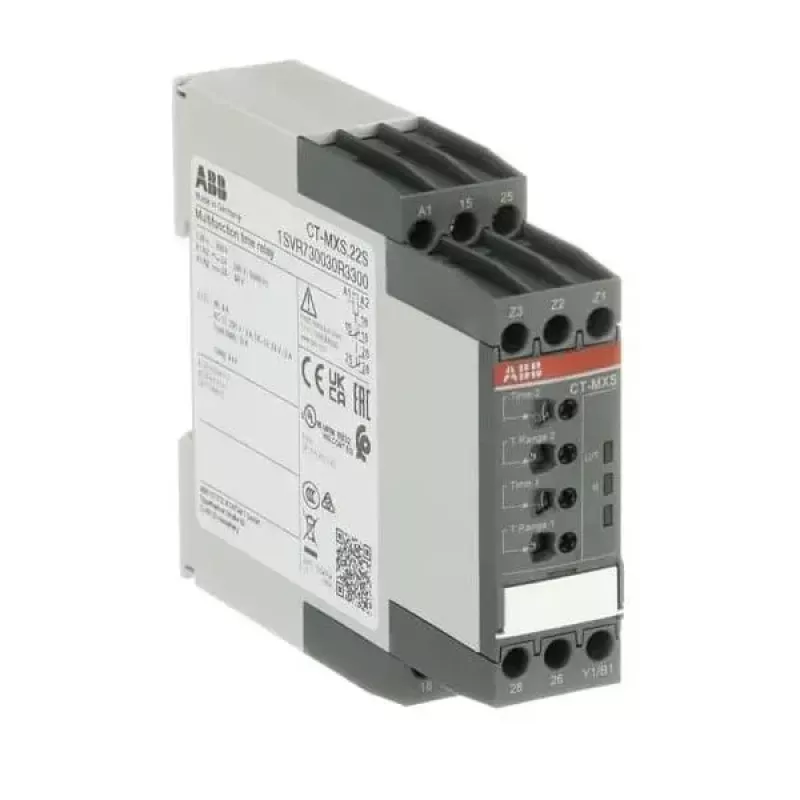

ABB CT-MXS daugiafunkcis laiko relė, 24-48 V DC / 24-240 V AC, 2 C/O, 10 funkcijų, DIN bėgelis 1SVR730030R3300

Kai reikia tiksliai valdyti laiką pramoniniuose procesuose, ABB CT-MXS daugiafunkcė laiko relė tampa patikimu sprendimu. Jos kompaktiškas DIN bėgelio modulis lengvai įmontuojamas į valdymo skydą, o 10 skirtingų funkcijų ir laiko intervalas nuo 0,05 sekundės iki 300 valandų leidžia pritaikyti relę įvairiems uždaviniams – nuo vėlinimo iki impulsų generavimo.

Kam skirta

Ši relė skirta elektrikams, automatizavimo specialistams ir techninės priežiūros darbuotojams, kurie projektuodami ar prižiūrėdami valdymo grandines turi užtikrinti tikslius laiko nustatymus. Idealiai tinka pramoninėms sistemoms, kuriose naudojamas DIN bėgelis ir varžtiniai gnybtai.

Pagrindinės savybės

• 10 laiko funkcijų: A, At, B, Bw, C, D, Di, H, Ht, L
• Platus laiko diapazonas: nuo 0,05 s iki 300 h, pasirenkamas iš 10 intervalų
• Dviejų tipų maitinimo įtampa: 24-48 V DC arba 24-240 V AC
• 2 perjungimo kontaktai (SPDT), vardinė srovė 4 A
• Montavimas ant DIN bėgelio, varžtiniai gnybtai
• LED indikatorius būsenai stebėti
• Darbinė temperatūra: -20 iki +60 °C

Specifikacijos

• Produkto tipas: Daugiafunkcė laiko relė
• Serija: CT-MXS
• Maitinimo įtampa: 24-48 V DC / 24-240 V AC
• Išėjimo kontaktai: 2 C/O (SPDT)
• Vardinė išėjimo srovė: 4 A
• Laiko diapazonas: 0,05 s - 300 h
• Montavimas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP50 (korpusas), IP20 (gnybtai)
• Energijos suvartojimas: 3 VA (AC), 1,5 W (DC)
• Elektrinė ilgaamžiškumas: 10^5 ciklų
• Mechaninis ilgaamžiškumas: 30 x 10^6 ciklų

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka pasirinktą režimą (DC arba AC). Varžtiniams gnybtams naudokite tinkamo skerspjūvio laidus, kad užtikrintumėte patikimą kontaktą. LED indikatorius padės patikrinti relės būseną paleidimo metu.

Patarimas: jei naudojate kintamosios srovės maitinimą, įsitikinkite, kad įtampa neviršija 240 V AC. Norėdami prailginti relės tarnavimo laiką, venkite dažno junginėjimo esant didelėms apkrovoms.
