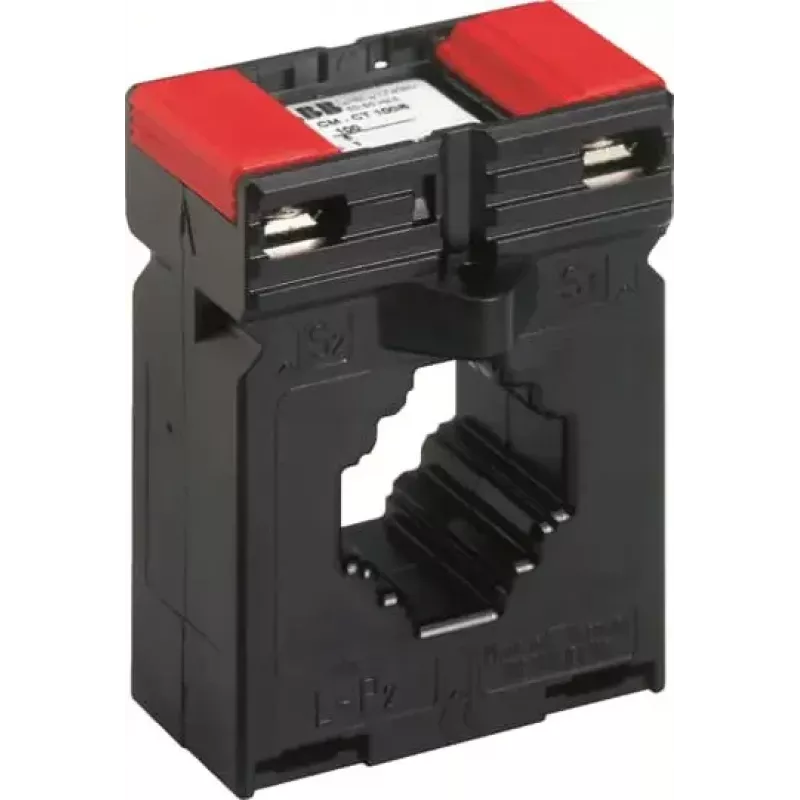

ABB CM-CT 400/5 srovės transformatorius 5VA 1 klasė 1SVR450117R5200

Kai reikia tiksliai matuoti 400 A srovę, ABB CM-CT 400/5 srovės transformatorius užtikrina patikimą signalo konvertavimą į standartinę 5 A antrinę srovę. Jo 5 VA apkrova ir 1 tikslumo klasė leidžia tiksliai stebėti energijos suvartojimą, todėl sprendimas tinka tiek pramoniniams skydams, tiek pastatų automatizavimo sistemoms.

Privalumai

Didelis tikslumas ir patikimumas – 1 klasė garantuoja, kad matavimo paklaida neviršija 1 %. Kompaktiškas korpusas iš savaiminio užgesimo polikarbonato atsparus ugniai ir tinka įvairiems montavimo būdams: ant šynos, kabelio, varžtais arba DIN bėgelio (su adapteriu).

Kam tinka

• Energijos stebėjimo sistemoms
• Pastatų automatizavimui
• Pramoniniams valdymo skydams

Pagrindinės specifikacijos

• Pirminė srovė: 400 A
• Antrinė srovė: 5 A
• Vardinė apkrova: 5 VA
• Tikslumo klasė: 1
• Dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 0,72 kV
• Vardinė impulsinė atsparumo įtampa: 3 kV
• Vardinė trumpalaikė šiluminė srovė: 24 kA (1s)
• Vardinė dinaminė srovė: 60 kA (pikinė)
• Šynos anga: 30 x 10 mm
• Kabelio angos skersmuo: 21 mm
• Montavimas: šyna, kabelis, varžtai, DIN bėgelis (su adapteriu)
• Korpuso medžiaga: savaiminio užgesimo polikarbonatas
• Darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC 61869-2
• Prijungimas: varžtiniai gnybtai
• Fazių skaičius: vienfazis

Kaip naudoti

Transformatorių montuokite taip, kad pirminis laidininkas (400 A) praeitų pro šynos angą arba kabelio angą. Antrinę grandinę junkite prie matavimo prietaiso ar apsaugos relės. Prieš įjungdami įsitikinkite, kad apkrova neviršija 5 VA, o montavimas atitinka IEC 61869-2 reikalavimus.

Patarimas: prieš montuodami patikrinkite, ar pirminė srovė atitinka jūsų apkrovą, ir užtikrinkite tvirtą tvirtinimą – nuo to priklauso matavimo tikslumas.
