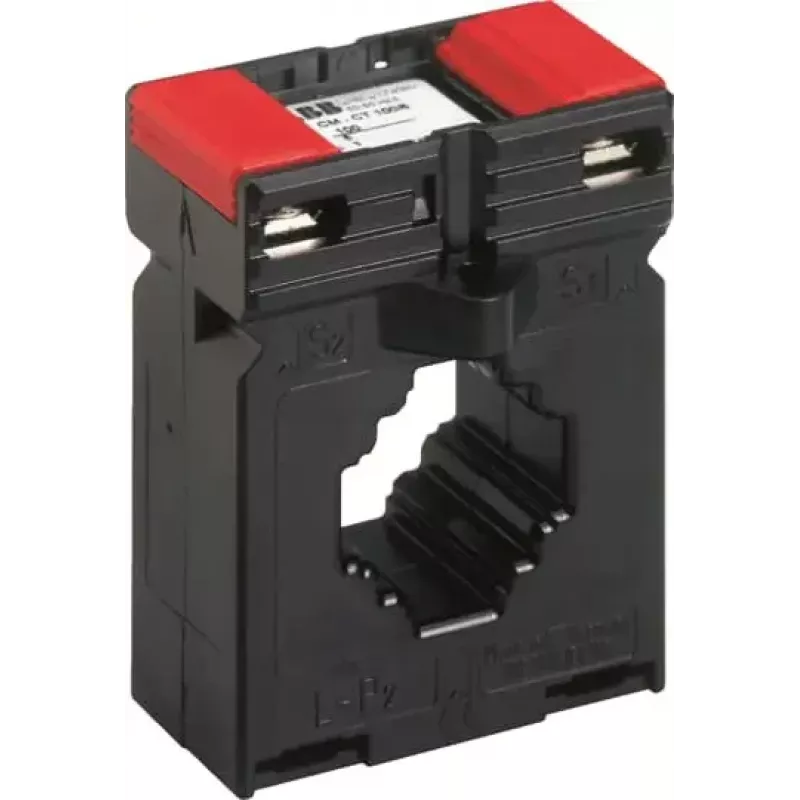

ABB CM-CT 200/5 srovės transformatorius 5VA 1 klasė 1SVR450116R5400

Kai elektros skydelyje reikia stebėti dideles sroves, standartiniai matavimo prietaisai tiesiogiai nepajėgūs jų išmatuoti. ABB CM-CT 200/5 srovės transformatorius paverčia 200 A pirminę srovę į standartinę 5 A antrinę srovę, leisdamas įprastais matavimo prietaisais stebėti didelius krūvius nejungiant jų tiesiogiai prie aukštos srovės grandinės.

Kam skirtas

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimų srovės matavimų apskaitai, stebėjimui ar apsaugai žemos įtampos skirstomuosiuose tinkluose.

Pagrindinės savybės

• Pirminė srovė: 200 A
• Antrinė srovė: 5 A
• Vardinė apkrova: 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 0,72 kV
• Viršsrovės ribojimo koeficientas: FS5
• Terminė trumpalaikė srovė: 12 kA (1 s)
• Dinaminė trumpalaikė srovė: 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Montavimas: ant DIN bėgelio arba varžtais
• Darbinė temperatūra: -25 iki +50 °C
• Sandėliavimo temperatūra: -40 iki +80 °C

Specifikacijos

• Gaminio tipas: srovės transformatorius
• Serija: CM-CT
• Pirminė srovė (Ipn): 200 A
• Antrinė srovė (Isn): 5 A
• Vardinė galia (apkrova): 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa (Ui): 0,72 kV
• Viršsrovės ribojimo koeficientas (FS): FS5
• Terminė vardinė trumpalaikė srovė (Ith): 12 kA (1 s)
• Dinaminė vardinė trumpalaikė srovė (Idyn): 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Darbinė temperatūra: -25 iki +50 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Montavimo tipas: DIN bėgelis / varžtinis
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20

Kaip naudoti

Pirminis laidininkas turi būti pravestas per transformatoriaus langą, o antrinė grandinė prijungta prie apkrovos, neviršijančios vardinės 5 VA. Tai užtikrina tikslius matavimus. Niekada neatidarykite antrinės grandinės, kai teka pirminė srovė.

Patarimas: prieš montuodami įsitikinkite, kad transformatoriaus langas atitinka jūsų laidininko skersmenį (iki 21 mm) arba šynos matmenis (iki 20 x 10 mm). Jei naudojate varžtinį montavimą, pasirūpinkite, kad paviršius būtų lygus ir tvirtas.
