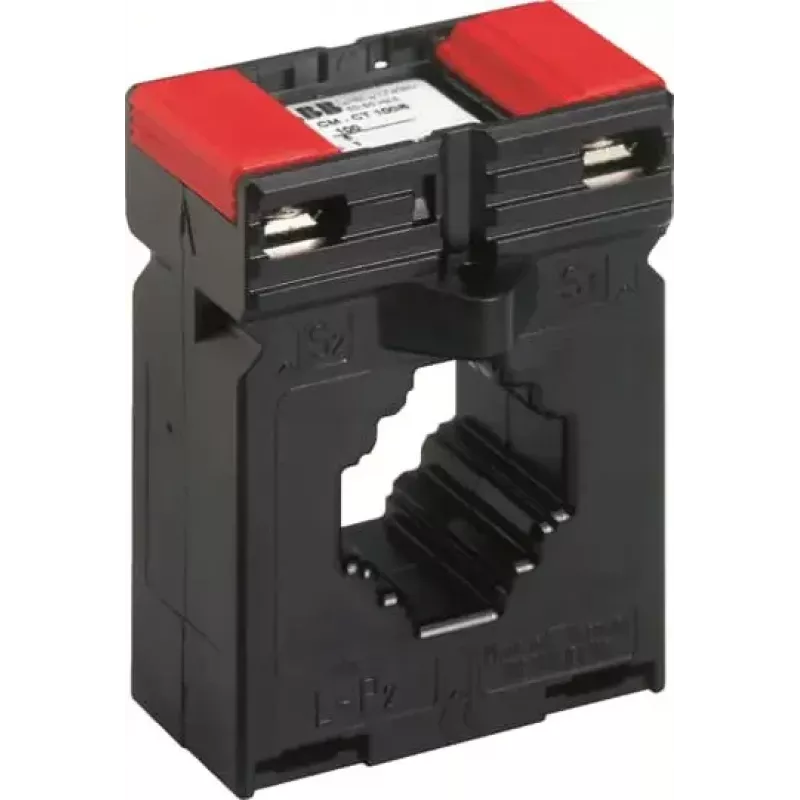

ABB CM-CT 150/5 srovės transformatorius 150A į 5A, 5VA, 1 klasė 1SVR450116R5300

Kai reikia tiksliai stebėti energijos suvartojimą ar valdyti apkrovas, dažnai trūksta patikimo būdo išmatuoti dideles sroves. ABB CM-CT 150/5 srovės transformatorius paverčia iki 150 A pirminę srovę į saugią 5 A antrinę srovę, tinkančią standartiniams matavimo prietaisams. Tai žiedinio tipo transformatorius, kuris užtikrina 1 klasės tikslumą ir 5 VA galią, todėl puikiai tinka tiek namų ūkio energetikos stebėjimo sistemoms, tiek nedideliems pramoniniams skydams.

Kodėl verta rinktis

Šis transformatorius pasižymi didele matavimo tikslumu ir patikimumu. Kompaktiškas korpusas leidžia jį montuoti net ir vietose, kur erdvės nedaug. Galimi keli tvirtinimo būdai: varžtais, ant DIN bėgelio (su adapteriu) arba naudojant plastikinį raištį. Savaiminio užgesimo polikarbonato korpusas užtikrina saugumą net ir esant perkrovoms.

Kam tinka

• Energijos valdymo sistemoms
• Pastatų automatizavimui
• Pramoniniams valdymo skydams
• Galios stebėjimo sprendimams

Pagrindinės specifikacijos

• Pirminė srovė: 150 A
• Antrinė srovė: 5 A
• Vardinė galia: 5 VA
• Tikslumo klasė: 1
• Dažnis: 50/60 Hz
• Maks. šynos matmenys: 20 x 5 mm
• Maks. kabelio skersmuo: 21 mm
• Izoliacijos įtampa: 0,72 kV
• Terminė trumpalaikė srovė: 9 kA (1 s)
• Dinaminė trumpalaikė srovė: 22,5 kA (pikinė)
• Darbinė temperatūra: -5°C iki +50°C
• Korpuso medžiaga: savaiminio užgesimo polikarbonatas
• Apsaugos laipsnis: IP50 (korpusas), IP20 (gnybtai)

Kaip naudoti

Transformatorius montuojamas ant laido arba šynos, pervedant ją pro žiedinę angą. Antriniai gnybtai sujungiami su matavimo prietaisu (pvz., energijos skaitikliu ar analizatoriumi). Prieš montuodami įsitikinkite, kad pirminė srovė neviršija 150 A, o aplinkos temperatūra atitinka nurodytą diapazoną. Jei naudojate DIN bėgelį, būtinas specialus adapteris.

Patarimai

Patikrinkite, ar pirminės srovės vertė atitinka jūsų įrenginio poreikius. Tinkamai pritvirtinkite transformatorių, kad būtų užtikrintas saugus ir patikimas veikimas. Nenaudokite jo aukštos įtampos sistemose – šis modelis skirtas tik žemos įtampos tinklams.
