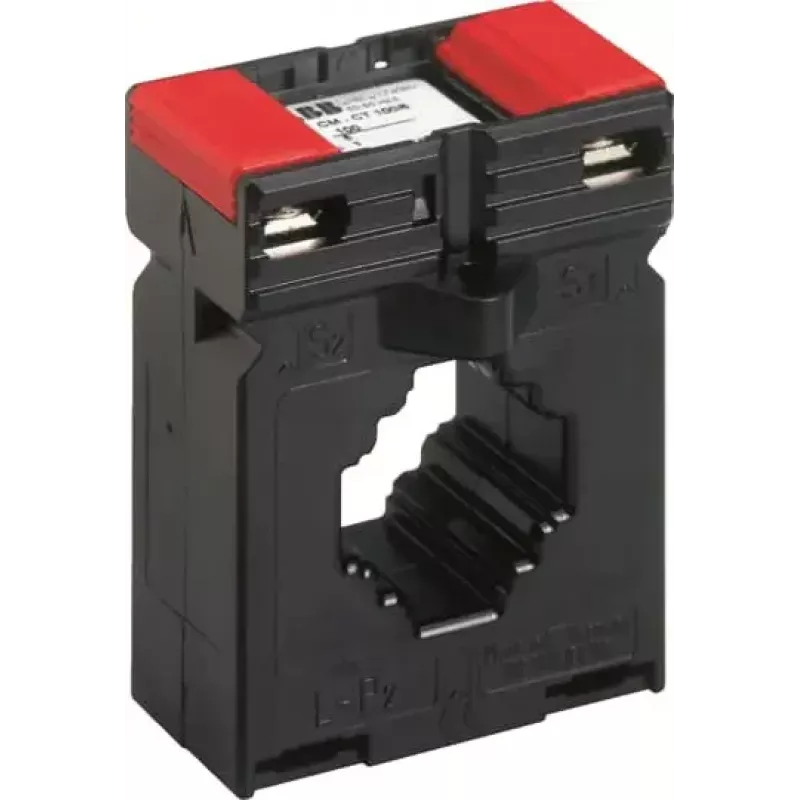

ABB CM-CT 100/5 srovės transformatorius 100/5A 2,5VA 1 klasė 1SVR450116R5200

100 A pirminė srovė paverčiama standartiniu 5 A antriniu signalu – tai ABB CM-CT 100/5 srovės transformatoriaus esmė. Jis skirtas vienfazėms sistemoms, kuriose reikia saugiai ir tiksliai stebėti 100 A srovę.

Pagrindinės specifikacijos

• Pirminė vardinė srovė: 100 A
• Antrinė vardinė srovė: 5 A
• Vardinė tariama galia: 2,5 VA
• Tikslumo klasė: 1 klasė
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 600 V AC
• Viršsrovės ribojimo koeficientas: FS5
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Prijungimas: varžtiniai gnybtai, 0,5–4 mm²

Kodėl verta rinktis

Transformatorius atitinka IEC/EN 61869-2, todėl užtikrina stabilų veikimą pramoninėse ir komercinėse apskaitos grandinėse. Kompaktiškas termoplastikinis korpusas yra savaime užgęstantis, o varžtiniai gnybtai leidžia patikimai prijungti laidus.

Idealu naudoti

• Energijos stebėjimui pagrindiniuose skirstomuosiuose skydeliuose
• Ammertrams, vatmetrams ar apsauginėms relėms maitinti
• Esamų skydelių modernizavimui, kai reikalingas 100/5 A santykis

Gera žinoti

CM-CT 100/5 veikia nuo -25 °C iki +50 °C, o laikyti galima nuo -40 °C iki +80 °C. Gnybtai apsaugoti IP20, korpusas – IP30.

Patarimas: prieš montuodami įsitikinkite, kad pirminis laidas praeina per transformatoriaus angą teisinga kryptimi (P1→P2), o antrinė grandinė niekada neliktų atvira, kai teka pirminė srovė.
