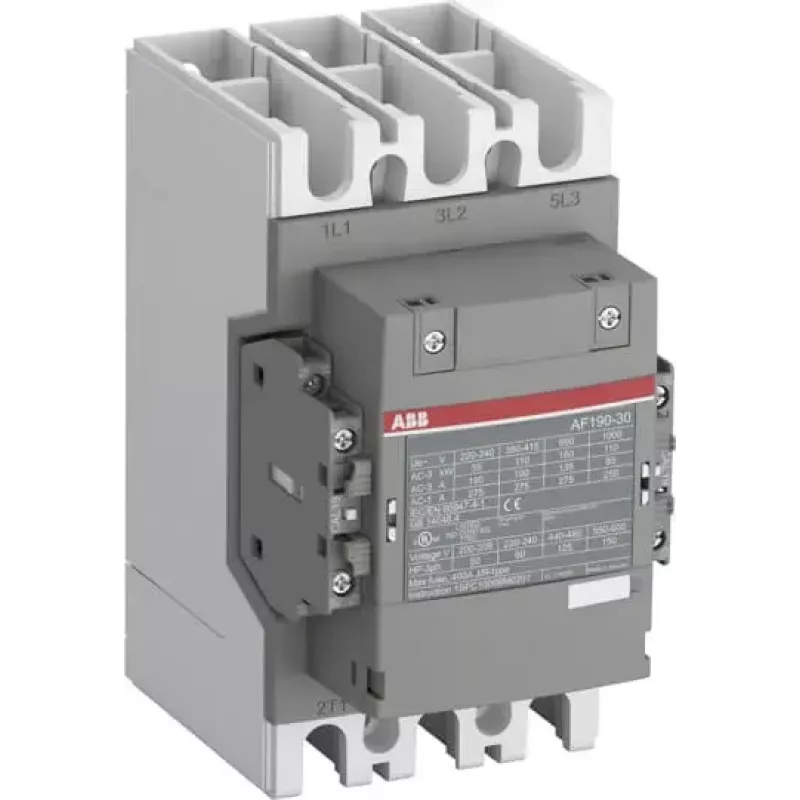

ABB AF190-30-22-13 3 polių kontaktorių, 100-250V AC/DC ritė, 190A 1SFL487002R1322

Kai reikia valdyti galingus variklius, kontaktoriaus patikimumas tampa svarbiausiu dalyku. ABB AF190-30-22-13 – tai 3 polių kontaktorius su elektronine rite, kuri veikia plačiame 100-250 V AC/DC įtampos diapazone. Tai reiškia, kad nereikia rinktis skirtingų ritių versijų – vienas modelis tinka įvairioms valdymo grandinėms, todėl sumažėja atsargų ir projektavimo sudėtingumas. Jis skirtas iki 190 A (AC-3, 400 V) variklių paleidimui ir iki 275 A (AC-1) varžinei apkrovai, tad puikiai tinka konvejerių, siurblių, kompresorių ir kitų sunkiųjų mechanizmų valdymui.

Kam skirtas

Skydų surinkėjams, techninės priežiūros inžinieriams ir OEM gamintojams, kuriems reikia patikimo kontaktorius didelės galios variklių valdymui. Platus ritės įtampos diapazonas supaprastina projektavimą ir atsarginių dalių valdymą, o varžtiniai gnybtai bei montavimas ant DIN bėgelio arba varžtais leidžia lengvai įrengti pramoniniuose skyduose.

Pagrindinės savybės

• 3 pagrindiniai poliai, 2 NO + 2 NC pagalbiniai kontaktai valdymui ir signalizacijai.
• Elektroninė ritė priima 100-250 V AC/DC, todėl nereikia kelių ritių variantų.
• Vardinė darbinė srovė 190 A (AC-3, 400 V) ir 275 A (AC-1).
• Didelis elektros patvarumas: 1,5 milijono ciklų (AC-3).
• Platus darbinės temperatūros diapazonas: nuo -40 iki +70 °C.

Specifikacijos

• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinis dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20
• Mechaninis patvarumas: 10 milijonų ciklų
• Standartai: IEC 60947-1 / 60947-4-1, UL 60947-1 / 60947-4-1, CSA C22.2 No. 60947-1 / 60947-4-1

Patarimai

Užtikrinkite tinkamą šilumos išsiskyrimą palikdami pakankamai vietos aplink kontaktorių. Variklių apkrovoms rinkitės perkrovos reles, suderinamas su 190 A vardine srove. Elektroninė ritė sunaudoja mažai įjungimo srovės, todėl ją galima valdyti tiesiogiai iš PLC išėjimų be tarpinių relių.
