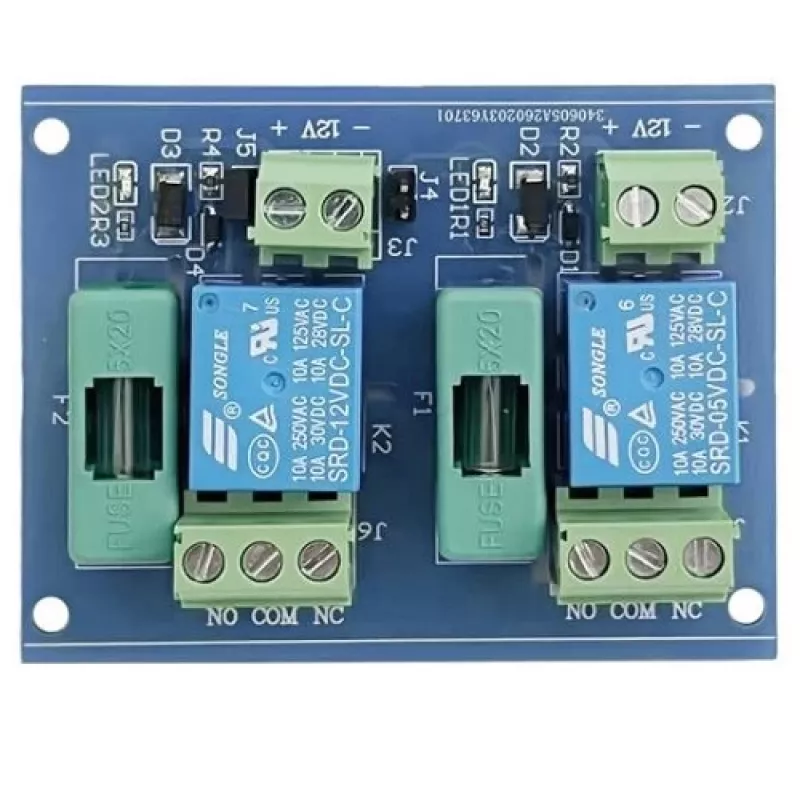

2 kanalų relių modulis 12V DC

Šis 2 kanalų relių modulis 12V DC leidžia valdyti net 10A apkrovas esant 250V AC arba 30V DC kiekviename kanale, o pats modulis maitinamas tik 12V DC ir priima 3,3V/5V loginius signalus. Optronų izoliacija apsaugo jūsų mikrovaldiklį, o SPDT relės tvarko galingas apkrovas.

Apžvalga

Modulyje sumontuotos dvi nepriklausomos SPDT relės, kurių kiekviena gali perjungti iki 10A. Jis maitinamas 12V DC įtampa ir priima standartinius 3,3V arba 5V loginius valdymo signalus, todėl puikiai tinka Arduino, Raspberry Pi, ESP32 ir kitoms platformoms. Optronų izoliacija apsaugo valdymo pusę nuo įtampos šuolių, o žemo lygio trigeris supaprastina laidų prijungimą. Gnybtai apkrovoms ir kontaktų lizdai valdymui užtikrina patikimus sujungimus.

Kuo šis modulis išsiskiria

• Dvi SPDT relės, kurių kiekvieno kanalo perjungimo galia – 10A
• Optronų izoliacija saugiam sąsajavimui su žemos įtampos logika
• Žemo lygio trigeris, suderinamas su 3,3V ir 5V sistemomis
• LED indikatoriai maitinimui ir relių būsenai stebėti
• Kompaktiškas dizainas su tvirtinimo angomis – lengva montuoti

Techniniai duomenys

• Kanalų skaičius: 2
• Darbinė įtampa: 12V DC
• Valdymo signalo įtampa: 3,3V / 5V DC
• Relės tipas: SPDT (vienpolis dvipadis)
• Maksimali apkrova: 250V AC / 30V DC, 10A
• Izoliacija: optroninė
• Trigerio režimas: žemas lygis
• Ramybės srovė: ~5mA
• Maksimali darbinė srovė: ~70mA (kai abi relės aktyvios)
• Reakcijos laikas: <10ms
• Elektrinė tarnavimo trukmė: 100 000 perjungimų
• Mechaninė tarnavimo trukmė: 10 000 000 perjungimų
• Montavimas: 4x M3 angos
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, PLC

Mūsų verdiktas

Patikimas ir universalus relių modulis namų automatizavimui, robotikai ir pramoniniam valdymui. Optronų izoliacija ir dviejų kanalų konstrukcija daro jį puikiu pasirinkimu projektams, kuriems reikia saugaus didelės galios apkrovų perjungimo.
