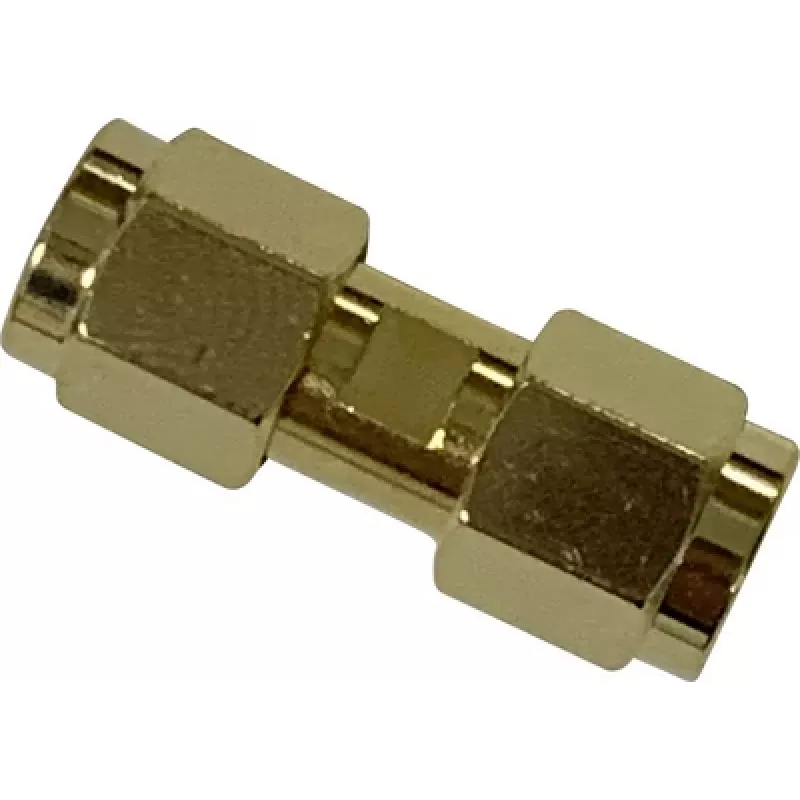

Wittenberg Antennen SMA adapteris Male to Male 50 Ohm tiesus 103512

Kai reikia sujungti du SMA male jungtis turinčius kabelius ar įrenginius, tiesus adapteris yra greičiausias sprendimas. Wittenberg Antennen SMA adapteris Male to Male 50 Ohm užtikrina patikimą 50 omų varžos liniją nuo nuolatinės srovės iki 6 GHz, todėl signalas išlieka stabilus net reikliuose RF testuose.

Kam skirtas

Šis adapteris skirtas RF technikams, radijo mėgėjams ir elektronikos inžinieriams, kurie dažnai jungia SMA male jungtis testavimo stenduose, antenų sistemose ar kompaktiškuose RF mazguose. Jis pravers ir tiems, kurie namuose kuria radijo ryšio įrangą ir ieško kokybiškos, ilgaamžės jungties.

Pagrindinės savybės

• SMA male į SMA male, tiesaus korpuso konstrukcija
• 50 omų varža, suderinama su standartinėmis RF sistemomis
• Dažnių diapazonas nuo DC iki 6 GHz
• Nikeliuotas žalvarinis korpusas, auksuoti centriniai kontaktai
• PTFE izoliatorius užtikrina mažus nuostolius ir didelį stabilumą

Specifikacijos

• Jungtis A: SMA male
• Jungtis B: SMA male
• Varža: 50 Ohm
• Dažnių diapazonas: DC - 6 GHz
• VSWR: < 1.2:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: auksuotas
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Izoliacijos varža: ≥ 5000 MOhm
• Kontakto varža (centras): ≤ 3 mOhm
• Kontakto varža (išorė): ≤ 2 mOhm
• Ilgaamžiškumas: 500 sujungimų ciklų
• Darbinė temperatūra: -65°C iki +165°C
• Montavimo tipas: linijinis / laisvai kabantis

Kaip naudoti

Adapteris yra tiesioginis – prijunkite jį prie dviejų SMA male jungčių ir užveržkite. Tinka tiek lauko antenų sistemoms, tiek laboratoriniams matavimams. Dėl kompaktiško tiesaus korpuso jis lengvai telpa net ankštose vietose.

Patarimas: prieš jungdami įsitikinkite, kad abi jungtys yra SMA male. Laikykite kontaktus švarius ir veržkite pagal gamintojo rekomenduojamą sukimo momentą – taip išlaikysite stabilią 50 omų varžą ir prailginsite adapterio tarnavimo laiką.
