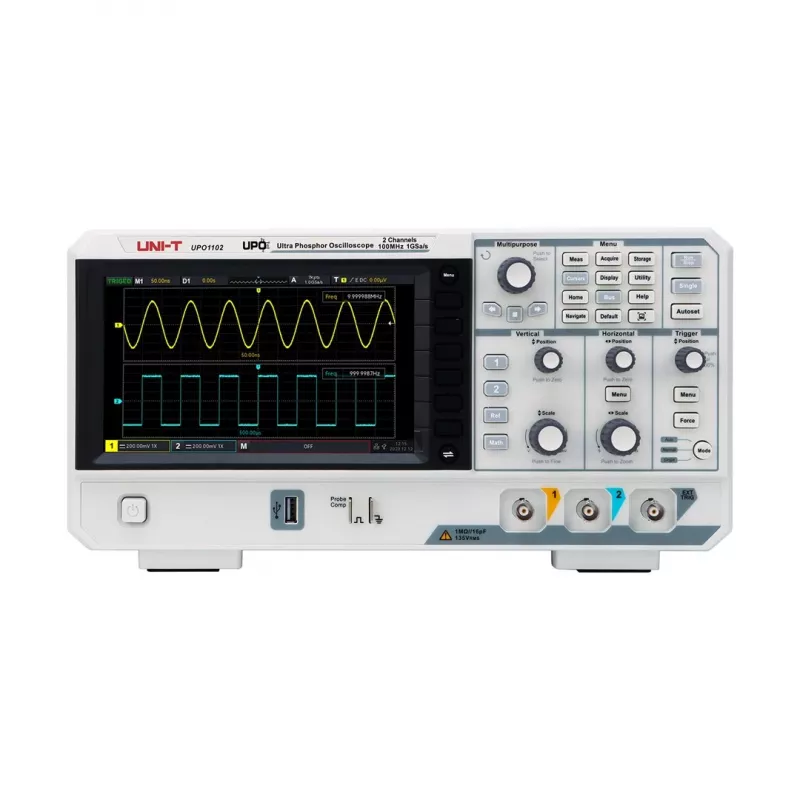

Uni-T UPO1102 100 MHz 2 kanalų skaitmeninis osciloskopas

Ar kada teko gaudyti nepagaunamą signalo trikdį, kuris sugadino visą dieną? Uni-T UPO1102 – tai jūsų pagalbininkas, kuris padeda pamatyti net pačias trumpiausias impulsų klaidas. Šis 100 MHz dažnių juostos osciloskopas su dviem kanalais ir 1 GSa/s realaus laiko atrankos dažniu užtikrina, kad niekas nepraslys pro akis.

Kuo jis naudingas jums?

Kai dirbate su sudėtingais signalais, svarbu turėti įrankį, kuris ne tik rodo bangų formas, bet ir padeda jas analizuoti. UPO1102 siūlo net 34 automatinius matavimus, pažangų trigerį (kraštas, impulsas, langas, vaizdo signalas ir kt.) bei nuosekliosios magistralės dekodavimą (RS232, I2C, SPI, CAN, LIN). Tai reiškia, kad galite greičiau rasti klaidą ir sutvarkyti įrenginį. O 56 Mpt atminties gylis leidžia įrašyti ilgas signalų sekas be jokių kompromisų.

Kam jis skirtas?

• Elektronikos remonto dirbtuvėms – greitai diagnozuokite gedimus
• Įterptinių sistemų kūrėjams – analizuokite I2C, SPI, UART signalus
• Mokymo įstaigoms – aiškus 8 colių TFT ekranas su 800x600 raiška
• Moksliniams tyrimams – patikimas ir tikslus matavimo prietaisas

Pagrindinės specifikacijos

• Dažnių juosta: 100 MHz
• Kanalai: 2
• Realaus laiko atrankos dažnis: 1 GSa/s
• Atminties gylis: 56 Mpt
• Ekranas: 8 colių TFT LCD, 800x600 taškų
• Vertikalus jautrumas: nuo 1 mV/div iki 20 V/div
• Laiko bazė: nuo 2 ns/div iki 1000 s/div
• Trigerio tipai: kraštas, impulsas, langas, N-asis kraštas, uždelsimas, laiko pertraukis, trukmė, nustatymas/laikymas, nuolydis, vaizdo signalas, kodas, magistralė
• Automatiniai matavimai: 34 tipai
• Matematinės funkcijos: +, -, *, /, FFT, integralas, diferencialas, kvadratinė šaknis, vartotojo apibrėžta
• Nuosekliosios magistralės dekodavimas: RS232/UART, I2C, SPI, CAN, LIN
• Sąsajos: USB Host, USB Device, LAN, AUX išėjimas
• Maitinimas: 100 V–240 V kintamoji srovė, 50/60 Hz

Patarimas: norėdami išnaudoti visas osciloskopo galimybes, naudokite komplekte esančius zondus ir įsitikinkite, kad įžeminimas yra tinkamas. Atminkite, kad programinės įrangos atnaujinimus galite atlikti per USB – tai padės išlaikyti įrenginį naujausios versijos.
