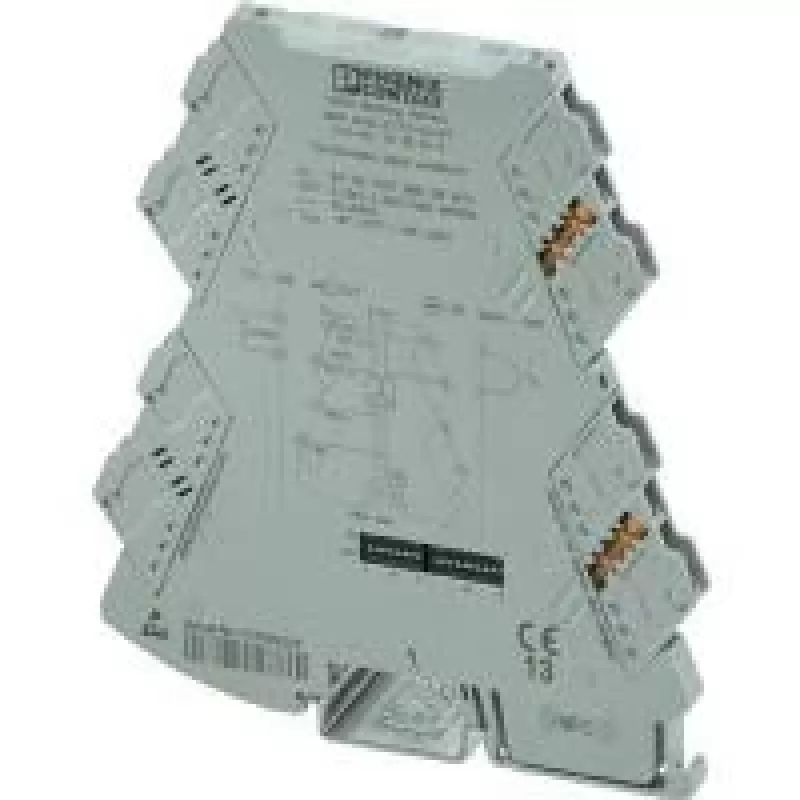

Phoenix Contact MINI MCR-2-TC-UI Konfigūruojamas temperatūros keitiklis 2902055

Kai reikia patikimai perduoti temperatūros duomenis iš termoporų į PLC ar DCS sistemas, praverčia kompaktiškas ir lankstus sprendimas. Phoenix Contact MINI MCR-2-TC-UI – tai konfigūruojamas temperatūros keitiklis, kuris termoporos signalą paverčia standartiniu analoginiu signalu (srove arba įtampa), užtikrindamas 3 krypčių izoliaciją ir jutiklio nutrūkimo aptikimą.

Kam skirtas

Pramoninės automatizacijos inžinieriams ir skydų montuotojams, kuriems reikia patikimo, izoliuoto temperatūros signalo keitimo kompaktiškame DIN bėgio modulyje.

Pagrindinės savybės

• Palaiko termoporų tipus B, C, D, E, J, K, L, N, R, S, T, U, P
• Konfigūruojama išvestis: 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
• 3 krypčių izoliacija tarp įėjimo, išėjimo ir maitinimo
• Jutiklio nutrūkimo aptikimas su LED klaidos indikacija
• Konfigūravimas kompiuteriu per programavimo adapterį
• Maitinimo įtampa: 9,6 V DC ... 30 V DC
• Tikslumas: < 0,2 % nuo galutinės vertės
• Atsako laikas: < 100 ms
• Montavimas: DIN bėgis (NS 35/7,5 arba NS 35/15)
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -40 °C iki 70 °C
• Korpuso medžiaga: PBT
• Energijos suvartojimas: < 0,5 W esant 24 V DC, 20 mA išėjimui
• Patvirtinimai: CE, UL, cULus Listed, GL, DNV, RINA, LR, BV, ABS, ATEX, IECEx

Specifikacijos

• Įėjimas: termopora
• Išėjimas: srovė (0-20 mA, 4-20 mA) arba įtampa (0-5 V, 1-5 V, 0-10 V, 2-10 V)
• Maitinimo įtampa: 9,6 V DC ... 30 V DC
• Konfigūravimas: kompiuteriu per programavimo adapterį
• Izoliacija: 3 krypčių
• Kanalų skaičius: 1
• Apsaugos klasė: IP20
• Korpuso medžiaga: PBT

Kaip naudoti

Sumontuokite keitiklį ant DIN bėgio, prijunkite termoporą prie įėjimo gnybtų, o išėjimą – prie PLC ar kitos valdymo sistemos. Maitinimą prijunkite prie atitinkamų gnybtų. Norėdami konfigūruoti, prijunkite MCR/MINI MCR-2-PRG-2 programavimo adapterį ir naudokite Phoenix Contact programinę įrangą, kad pasirinktumėte termoporos tipą, išėjimo signalą ir kitus parametrus.

Patarimai

Naudokite MCR/MINI MCR-2-PRG-2 programavimo adapterį, kad galėtumėte konfigūruoti keitiklį per kompiuterį. Įsitikinkite, kad pasirinktas tinkamas termoporos tipas ir įjungta šaltosios jungties kompensacija – tai užtikrins tikslius matavimus. Reguliariai tikrinkite, ar nėra jutiklio nutrūkimo, ir stebėkite LED indikaciją.
